Bondtech Nema17 40+28 mm-es áttételes léptetőmotor, 20 mm-es D-tengellyel

Bondtech Nema17 áttételes léptetőmotor – nyomaték nagy igénybevételű extruderekhez

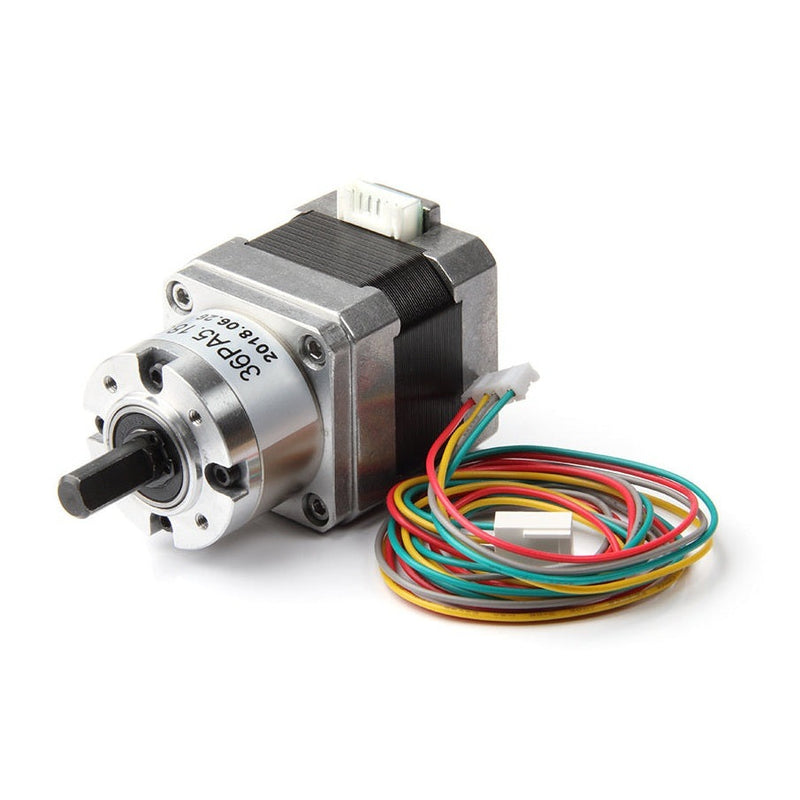

A Bondtech Nema17 integrált hajtóművel rendelkező léptetőmotor (5,18:1 áttétellel), amely egy 40 mm-es motortestből és egy 28 mm-es hajtóműegységből áll. Azoknak a felhasználóknak készült, akik nagyobb nyomatékú extrudermeghajtást szeretnének kialakítani vagy lecserélni – például amikor egy Direct-Drive-rendszer nehezen megmunkálható anyagok vagy nagy áramlási sebesség mellett eléri a korlátait.

Röviden – az előnyeid:

• Integrált hajtómű: Az 5,18:1 áttétel növeli a kihajtótengelyen rendelkezésre álló nyomatékot anélkül, hogy külső hajtóművet kellene felszerelni.
• 8 mm-es D-tengely: A lapított tengely alakzáró módon továbbítja a nyomatékot – a fogaskerekek és a meghajtóhüvelyek csúszás nélkül illeszkednek.
• Szabványos Nema17-rögzítés: A 28 mm-es furatkör és a 4x M3 furat megfelel az elterjedt Nema17-mintának, így számos meglévő tartóhoz illeszkedik.
• 1,8°-os lépésszög: Fordulatonként 200 teljes lépés, az áttétellel kombinálva finom felbontást biztosít a kihajtásnál.
• Folyamatos üzemre tervezve: A Bondtech hosszú élettartamra tervezett kialakítást és nagy leadott nyomatékot ad meg.

Hajtómű és nyomaték

Az 5,18:1 áttétel a motor fordulatszámát erővé alakítja – pontosan erre van szüksége az extrudernek a filament továbbításakor. A maximális bemeneti áram 1,2 A, amit figyelembe kell venni a meghajtó konfigurálásakor.

Méretek és felszerelés

A teljes beépítési hossz a 40 mm-es motorhosszból és a 28 mm-es hajtóműszakaszból áll, ehhez jön a 20 mm hosszú, 8,0 mm átmérőjű D-tengely. A motor 406 g-os tömegével jelentősen nehezebb egy egyszerű Nema17 motornál.

Gyakran ismételt kérdések (GYIK)

Illeszkedik a motor minden Nema17-tartóhoz?

A furatkép a 28 mm-es furatkörrel és a 4x M3 furattal megfelel a Nema17 szabványának. A beépítési helyet azonban ellenőrizni kell: a 28 mm hosszú hajtóműrész miatt a motor hosszabb egy normál Nema17-nél, a kihajtótengely pedig a szokásos 5 mm helyett 8,0 mm-es.

Hogyan kell beállítanom a meghajtó áramát?

A gyártó 1,2 A maximális bemeneti áramot ad meg. Ennek megfelelően kell konfigurálni a meghajtót, ezt az értéket tehát nem szabad túllépni.

Alkalmas a motor mozgatott nyomtatófejhez?

406 g-os tömegével nehéz. Egy gyorsan mozgatott Direct-Drive-fejen érezhetően növeli a mozgó tömeget – Bowden-rendszerekhez vagy fixen rögzített extruderekhez ez nem jelent problémát.
