Bondtech Dupont-kábel

Bondtech Dupont-kábel – eredeti motorkábel Bondtech-extruderekhez

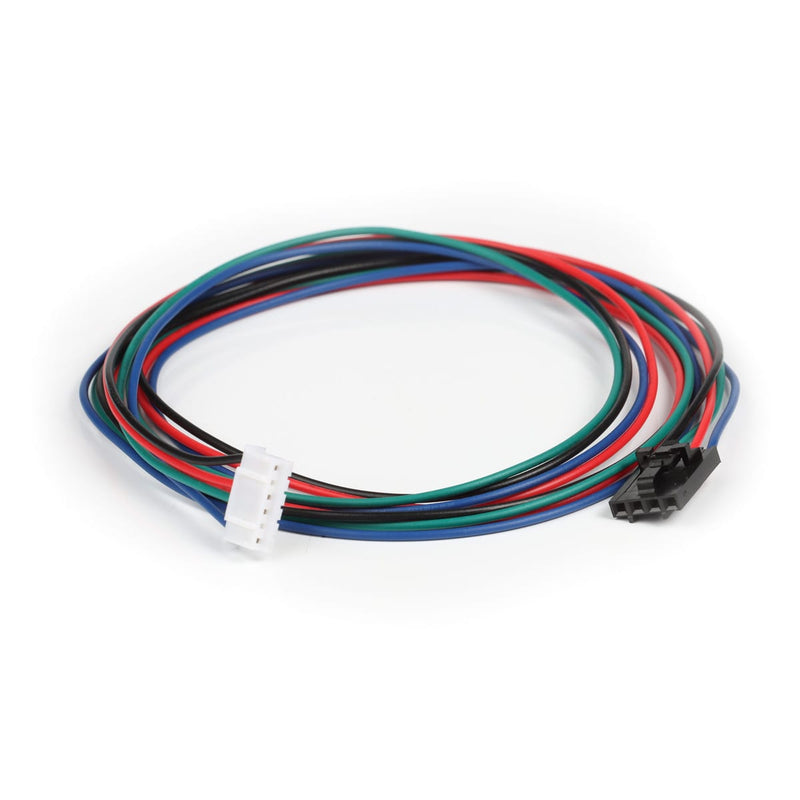

A Bondtech Dupont-kábel az eredeti csatlakozókábel a vezérlő és az extrudermotor között. A vezérlő oldalán egy reteszeléssel ellátott, 4 pólusú Dupont-csatlakozót köt össze a motor oldalán található 6 pólusú JST-XH6-csatlakozóval. Azoknak a felhasználóknak készült, akik ki szeretnék cserélni Bondtech-extruderük hibás vagy túl rövid motorkábelét.

Röviden – az előnyeid:

• 700 mm hosszúság: Elegendő mozgásteret biztosít ahhoz, hogy az alaplaptól rendezetten, a váz mentén vezesd el az extrudermotorig.
• Reteszelt csatlakozó: A 4 pólusú Dupont-csatlakozó a helyére kattan, és mozgó nyomtatófej mellett is a helyén marad.
• Meghatározott bekötés: Gyárilag a 40 mm-es, áttételes Nema17-motorhoz megfelelően van bekötve – nincs szükség a lábkiosztás újbóli kimérésére.
• Eredeti Bondtech-alkatrész: Pontosan illeszkedik a Bondtech-extruderekhez és a támogatott nyomtatókhoz, nem univerzális kábel barkácsmegoldással.

Csatlakozókombináció és kábelvezetés

A vezérlő oldalán egy reteszelőfunkcióval ellátott, 4 pólusú Dupont-csatlakozó található, a motor oldalán pedig egy hat érintkezős JST-XH6. A 700 mm-es teljes hossz és a mindössze körülbelül 5 g-os tömeg miatt a kábel a mozgó tengelyeket is alig terheli.

Bekötés Nema17- és Pancake-motorhoz

Alapértelmezés szerint az erek a 40 mm-es, áttételes Nema17-hez a PIN 1→1, 2→4, 3→3 és 4→6 séma szerint futnak. A 25 mm-es Pancake-motorhoz cseréld fel a két középső eret, így a 2→3 és 3→4 lesz összekötve. A Bondtech szerint ennek a konfekcionálásnak a célja a tartósan stabil jelátvitel.

Gyakran ismételt kérdések (GYIK)

Módosítás nélkül csatlakoztatható a kábel a motoromhoz?

40 mm-es, áttételes Nema17 esetén igen – ehhez gyárilag így van bekötve. 25 mm-es Pancake-motorhoz a két középső eret fel kell cserélni. A bekötést minden esetben ellenőrizd az alkalmazásodhoz tartozó séma alapján.

Milyen csatlakozói vannak a kábelnek, és milyen hosszú?

Hossza 700 mm (70 cm), a vezérlő oldalán reteszeléssel ellátott, 4 pólusú Dupont-csatlakozó, a motor oldalán pedig 6 pólusú JST-XH6-csatlakozó található.

Kicserélhetem a kábelt saját magam?

Igen, a kábel csatlakoztatható, és forrasztás nélkül cserélhető. Előtte válaszd le a nyomtatót az áramellátásról, majd a beszerelés után ellenőrizd az extrudermotor forgásirányát.
