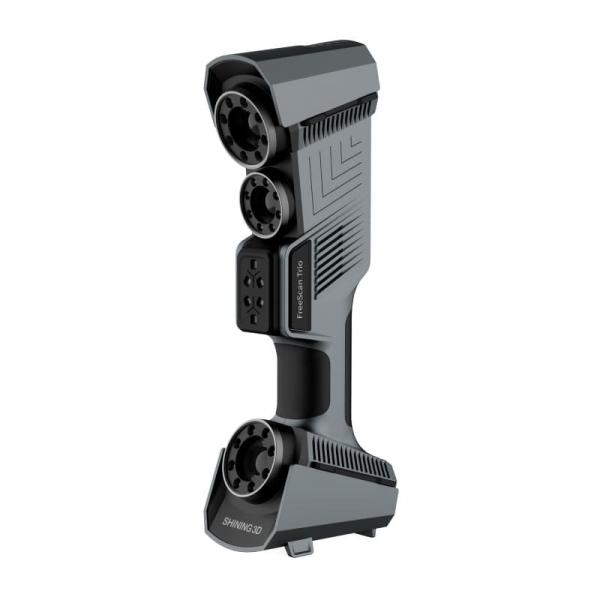

SHINING 3D FreeScan Trio 3D szkenner

SHINING 3D FreeScan Trio – Marker nélküli lézerszkennelés mérési pontossággal

A FreeScan Trio egy professzionális kézi 3D szkenner ipari metrológiához, minőségellenőrzéshez és reverz mérnöki munkához. Olyan felhasználóknak készült, akik nagy alkatrészeket is gyorsan és visszavezethető módon kell mérniük – és a marker nélküli önpozícionálásnak köszönhetően jelentősen csökkenteni szeretnék az előkészítési időt.

Röviden – az előnyeid:

• Marker nélküli: Sok tárgy szkennelhető referencia markerek nélkül, ami időt takarít meg; a legmagasabb pontosság érdekében azonban markeres üzemmód is elérhető.
• Négy szkennelési mód: A gyors felületi szkenneléstől a részletfelvételen át a mélylyuk módig, amely nehezen hozzáférhető furatok és hornyok szkennelésére szolgál.
• Mérési pontosság: Akár 0,02 mm-ig terjedő pontosság a megbízható minőségellenőrzési eredményekhez.
• Tanúsított: VDI/VDE 2634 3. rész és ISO 10360 szerint – visszavezethető, dokumentálható mérési eredményekért.
• Beépített fotogrammetria: Javítja a térfogati pontosságot nagy tárgyaknál kódolt céljelek nélkül.

Gyors adatgyűjtés 98 lézervonallal

A marker nélküli módban a szkenner 98 kék lézervonallal és három ipari 5 MP-es kamerával dolgozik. A gyártó szerint akár 3.010.000 mérés is elvégezhető másodpercenként.

Fotogrammetria nagy alkatrészekhez

A beépített binokuláris fotogrammetriai rendszer az adatlap szerint akár 0,02 + 0,015 mm/m térfogati pontosságot ér el – teljesen kódolt céljelek nélkül, ami egyszerűsíti a beállítást.

Gyakran ismételt kérdések (GYIK)

Minden szkenneléshez szükséges marker?

Nem. Sok tárgy marker nélküli önpozícionálással is rögzíthető. A legmagasabb mérési pontosságot igénylő alkalmazásokhoz a szkenner markeres módban is használható.

Milyen feladatokra alkalmas a FreeScan Trio?

Ipari metrológiára, minőségellenőrzésre, reverz mérnöki munkára, CAD-re, méretellenőrzésre és additív gyártásra tervezték.

Tanúsított a szkenner?

Igen, a tanúsítás a VDI/VDE 2634 3. rész és az ISO 10360 szabványok szerint történt, egy ISO 17025 akkreditált laboratóriumban.
