SHINING 3D EinScan Trak

SHINING 3D EinScan Trak – Nagy tárgyak digitalizálása markerek nélkül

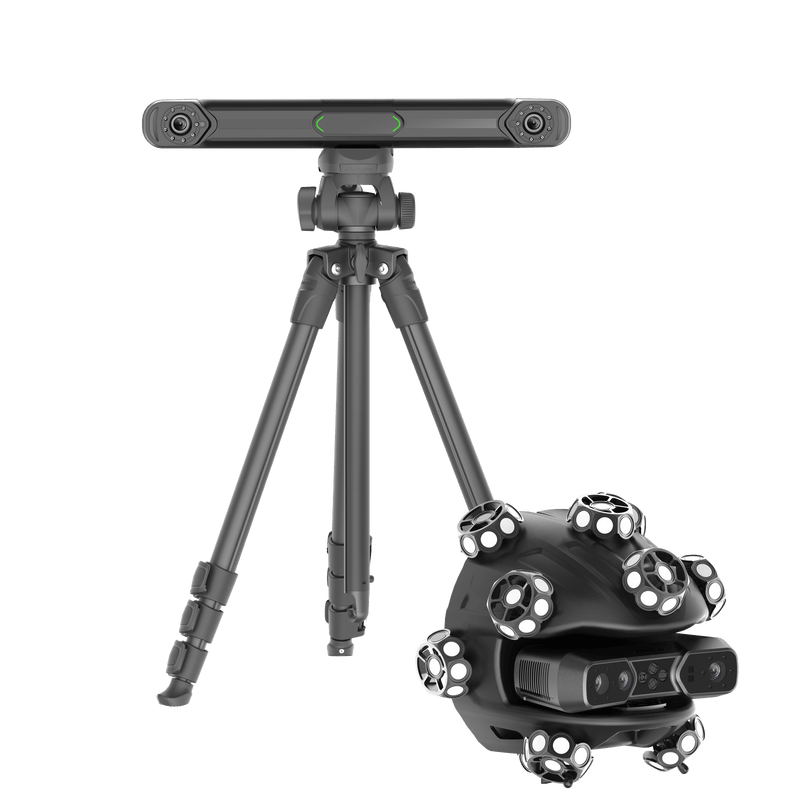

Az EinScan Trak vezeték nélküli 3D-szkennelő rendszer marker nélküli követéssel és levehető kézi szkennerrel. Professzionális felhasználók számára készült az autóiparban, a reverz mérnöki munkában, a termékfejlesztésben, a járműátalakításban, a restaurálásban és az ipari formatervezésben. A rendszer egy projekten belül kombinálhatóvá teszi a nagy felületek rögzítését és a részletgazdag szkennelést, így feloldja a két üzemmód közötti tipikus kompromisszumot.

Áttekintés – Az előnyeid:

• Dolgozz markerek nélkül: A gömb alakú szkennermodulba épített retroreflektív célpontok végzik a követést – így nincs szükség markerek felragasztására sima, nagy felületekre.
• Két mód, egy projekt: Követési mód karosszériákhoz és nagy alkatrészekhez, kézi szkenneres mód a részletekhez és a nehezen hozzáférhető helyekhez – a két mód adatai egyesíthetők.
• Három lézermód: 19+19 keresztezett vonal a felületekhez, 7 párhuzamos vonal a finom részletekhez és élekhez, valamint egyetlen vonal mély furatokhoz és bemélyedésekhez.
• A műhelyen kívül is használható: Használat akár 110 000 lux környezeti fény mellett, valamint fekete és fényvisszaverő felületek rögzítése is lehetséges (a gyártó adatai szerint).
• Megszakítás nélküli szkennelés: Négy akkumulátor a csomagban, működés közben cserélhetők – a tracker üzemideje legfeljebb 5,5 óra, a kézi szkenneré legfeljebb 3,5 óra.

15 m³-es követési térfogat és WLAN-os működés

Követési módban 15 m³-es követési térfogat áll rendelkezésre 800–4000 mm-es munkatávolság mellett, és a tracker szkennelés közben áthelyezhető a lefedett terület bővítéséhez. A kapcsolat vezeték nélkül, Wi-Fi 6-on keresztül, vagy alternatívaként LAN-kapcsolattal létesíthető.

Felbontás, sebesség és textúra

A SHINING 3D szerint a rögzítési sebesség másodpercenként akár 2 630 000 pont is lehet, 0,05–10 mm-es felbontással; egy projekten belül különböző felbontások is kombinálhatók. A beépített 5 MP-es textúrakamera emellett a színeket és az anyag részleteit is rögzíti, például kulturális javakhoz, kutatáshoz vagy AR/VR-tartalmakhoz.

Gyakran ismételt kérdések (GYIK)

Valóban nincs többé szükségem markerekre?

Normál használat esetén nincs: a tracker a beépített célpontjai segítségével követi a szkenner pozícióját. A legmagasabb pontossági követelményeket támasztó alkalmazásokhoz a gyártó továbbra is globális markerek használatát javasolja.

Milyen szoftver tartozik hozzá?

A szkennelés az EXScan Trak szoftverrel történik, amely többek között támogatja a különböző szkennelési módok és felbontások egyesítését, valamint a szerkesztést és a szkennelés közbeni élő visszajelzést. Ezenkívül felár nélkül jár hozzá egy 1 éves EXMeasure-licenc is; a licenckártya a csomagban található.

Mire használható az EXMeasure?

Az EXMeasure a szkennelt adatok méretelemzésére és ellenőrzésére szolgál – rugalmas illesztéssel, GD&T-ellenőrzéssel, színtérképes összehasonlítással, vizuális jelentéskészítéssel és geometriai jellemzők automatikus kinyerésével.

Használható a kézi szkenner külön is?

Igen, a kézi szkenner levehető és önállóan is használható. Így a tárgy adott részétől függően válthatsz a követési és a kézi szkenneres mód között.
