Revopoint Trackit SR – Marker nélküli, pontos szkennelés

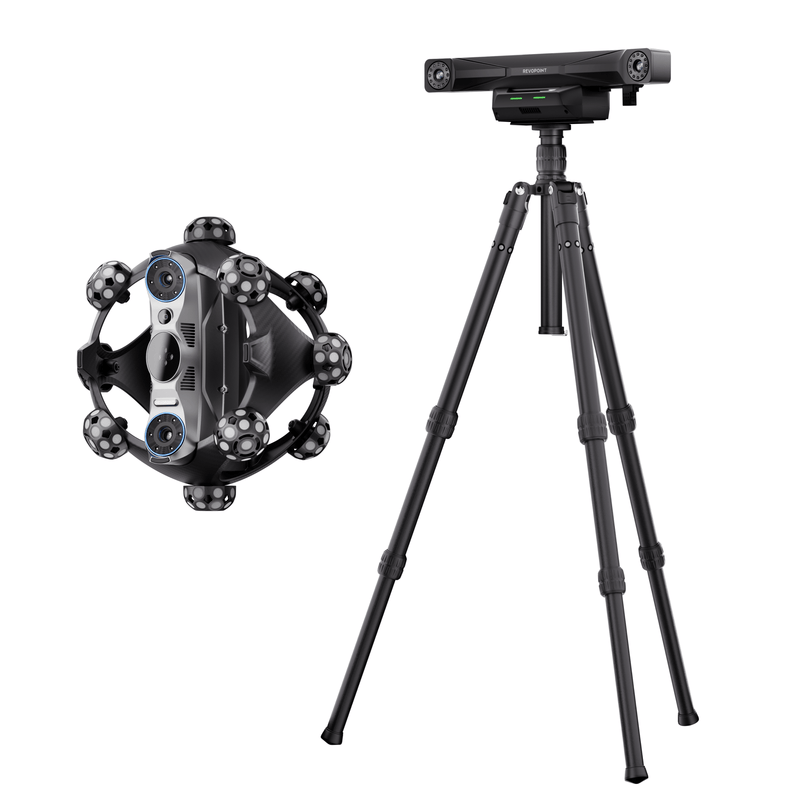

A Trackit SR vezeték nélküli optikai 3D-szkennelőrendszer 10 mm és 4 m közötti méretű objektumokhoz. Az optikai követőrendszer folyamatosan nyomon követi a kézi szkenner pozícióját, így nincs szükség markerek közvetlenül a munkadarabra történő felhelyezésére. A rendszert ipari környezetben végzett minőségellenőrzéshez, visszafejtéses tervezéshez, termékfejlesztéshez és méretellenőrzéshez tervezték.

Röviden – az előnyeid:

• Marker nélküli munkavégzés: Az optikai követőrendszer meghatározza a pozíciót, így nincs szükség ragasztópontokra érzékeny vagy festett felületeken.
• Három lézermód: A Fine, Far és Deep Hole mód egyetlen készülékkel fedi le a finom részletek, a nagy felületek és a mély furatok szkennelését.
• Vezeték nélküli munkafolyamat: A szkenner és a követőegység Wi-Fi 6-on keresztül kommunikál – praktikus a gyártásban és közvetlenül az ügyfél telephelyén végzett munkához.
• Robusztus készülékház: A karbonváz és a polikarbonát készülékház a mindennapi műhelyhasználatra készült.
• Közvetlen CAD-kapcsolat: Exportálás PLY, OBJ, STL, ASC, 3MF, GLTF és FBX formátumba köztes konvertálás nélkül.

Pontosság és rögzítési sebesség

A Revopoint egyetlen képkockára vetített, akár 0,02 mm-es pontosságot, 0,02 mm + 0,04 mm/m térfogati pontosságot, valamint másodpercenként akár 2 000 000 pont rögzítését adja meg. A munkatávolság 800–2500 mm, az optikai követés térfogata pedig akár 3 m³ is lehet.

Standard Edition vagy CMM Edition

Mindkét változat ugyanazt a szkennelési platformot használja; a CMM Edition tapintóheggyel végzett érintéses méréssel egészül ki. Így olyan geometriák is ellenőrizhetők, amelyeknél az optikai rögzítés korlátokba ütközik.

Gyakran ismételt kérdések (GYIK)

Markereket kell ragasztanom a munkadarabra?

Nem. Az optikai követőrendszer folyamatosan nyomon követi a szkenner pozícióját, így nincs szükség markerek közvetlenül az objektumra történő felhelyezésére.

Melyik lézermód mire alkalmas?

A Fine Mode 30 kék keresztlézervonallal dolgozik a maximális részletesség érdekében, a Far Mode 17 párhuzamos vonallal gyorsan szkenneli a nagy objektumokat, a Deep Hole Mode pedig egyetlen vonallal rögzíti a mély üregeket és a nehezen hozzáférhető területeket.

Mi különbözteti meg a CMM Editiont a Standard Editiontől?

A Standard Edition optikai szkennelésre, digitalizálásra és visszafejtéses tervezésre készült. A CMM Edition érintéses méréssel, kontakt tapintóval egészül ki a méretellenőrzésekhez olyan geometriák esetén, amelyeknél az optikai szkennelés korlátokba ütközik.

Átvihetők az adatok a CAD-szoftverembe?

A szkennelések PLY, OBJ, STL, ASC, 3MF, GLTF és FBX formátumba exportálhatók – ezek elterjedt formátumok a CAD-, mérésügyi és visszafejtéses tervezőszoftverekben.
