Revopoint Metrohub

Revopoint Metrohub – Automatizált 3D-szkennelés, ipari pontosság

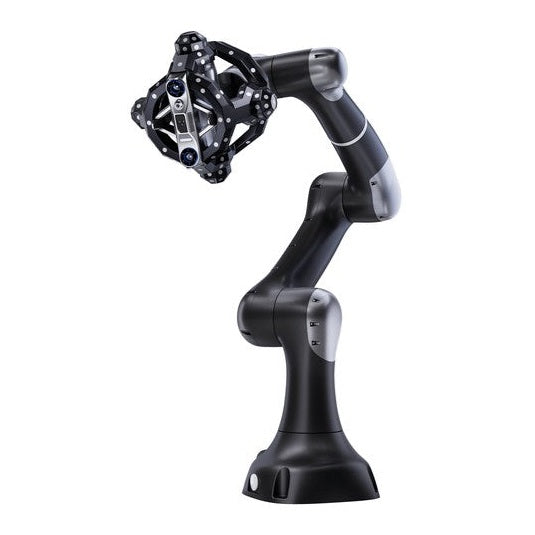

A Revopoint Metrohub egy komplett, automatizált 3D-szkennelő rendszer, amely a nagy pontosságú Trackit Optical Tracking 3D-szkennert a hat tengelyes Vbot 9 kollaboratív robottal kombinálja. Ipari minőség-ellenőrzéshez, visszamodellezéshez és sorozatgyártáshoz fejlesztették ki. A rendszer kiküszöböli a kézi kezelés okozta kihívásokat, és nagy pontosságú, megismételhető mérési eredményeket biztosít.

Áttekintés – Előnyeid:

• Komplett rendszer: Automatizált 3D-szkennelés és mérés minimális kézi kezeléssel a hatékony munkafolyamatokért.
• Nagy pontosság: Akár 0.025 mm + 0.04 mm × L (m) térfogati pontosság a megbízható mérési eredményekért.
• Robotizált automatizálás: A 919 mm-es munkasugarú, 6 tengelyes Vbot 9 cobot precíz és megismételhető szkennelési mozgásokat tesz lehetővé.
• Gyors adatgyűjtés: Másodpercenként akár 1 500 000 pont rögzítése részletes pontfelhők és gyors elemzés érdekében.
• Intuitív programozás: Egyszerű robotprogramozás Drag-to-Teach, CAD-to-Path és Vision-to-Path funkciókkal, hagyományos kódolás nélkül.

Jelölő nélküli optikai követés

A Trackit Optical Tracking 3D-szkenner másodpercenként akár 1 500 000 pontot rögzít 30 kék keresztlézervonal és egy kék pontlézer segítségével. Ez a technológia lehetővé teszi a pontos szkennelést anélkül, hogy jelölőket kellene rögzíteni közvetlenül a munkadarabra, ezáltal csökkentve az előkészítési időt.

Rugalmas, 6 tengelyes Vbot 9 cobot

A Vbot 9 kollaboratív robotkar 919 mm-es munkasugarat, legfeljebb 5 kg hasznos terhelhetőséget és ±0.03 mm ismétlési pontosságot kínál. A beépített, 6 tengelyes erőérzékelők valós időben figyelik a terhelést és a mozgást a biztonságos működés érdekében.

Gyakran ismételt kérdések (GYIK)

Milyen szoftvert használnak a szkennelési adatok elemzésére és további feldolgozására?

A Metrohub rendszer teljes mértékben integrálva van a Revopoint szoftverökoszisztémájába. A Revo Measure segítségével a felhasználók fejlett vizsgálatokat és méréseket végezhetnek, míg a Revo Design visszamodellezésre és digitális modellek létrehozására szolgál.

Alkalmas a Metrohub rendszer emberek közelében történő használatra?

Igen, a Vbot 9-et kollaboratív robotként (cobotként) tervezték. Beépített, 6 tengelyes erőérzékelői gyors reakciót tesznek lehetővé váratlan érintkezés esetén, ami támogatja a munkatársak közelében történő biztonságos működést, feltéve, hogy a telepítés megfelel a vonatkozó biztonsági követelményeknek.
