E3D PZ Probe – Kontaktalapú tárgyszintezés utólagos beépítése

A PZ Probe az E3D kompakt tárgyszintező rendszere a hozzá illő PZ áramköri lappal. Azoknak a felhasználóknak készült, akik kontaktalapú letapogatást szeretnének integrálni egy meglévő, a Revo ökoszisztémán kívüli rendszerbe – érintésmentes érzékelő helyett a piezoelektromos érzékelő közvetlenül letapogatja a nyomtatási felületet.

Röviden – Az előnyeid:

• Két interfész: Az I2C és az UART közül választhatsz, így az áramköri lap különböző alaplapi csatlakozásokhoz is hozzáigazítható.
• Rugalmas kioldási logika: A piezoelem összenyomásakor vagy tágulásakor is aktiválható – a PZ alátét beépítési helyzetétől függően hasznos.
• Több mint csak Z: X-, Y- vagy Z-szondaként, valamint szerszámeltolások mérésére is használható szerszámváltó esetén.
• Konfigurálható előbeállítások: Öt konfigurációs változat áll rendelkezésre, amelyek paranccsal finomhangolhatók és tartósan menthetők.
• Teljes készlet: A csomag PZ alátétet, PZ áramköri lapot, két M2-es rögzítőcsavart és hosszabbítókábelt tartalmaz.

Öt konfigurációs lehetőség egyetlen rögzített beállítás helyett

A PZ áramköri lap öt különböző módon konfigurálható, így kiválasztható a nyomtatóhoz megfelelő kommunikációs módszer. A kapcsolódó parancsokat és finombeállítási lehetőségeket az E3D a műszaki adatlapban dokumentálja.

Kompakt és könnyen integrálható

A teljes készlet 39 g-os tömegével alig terheli a mozgó szerszámfejet. Az érzékelő a PZ alátétben kapott helyet, így integrált extruderrel együtt is használható letapogatásra.

Gyakran ismételt kérdések (GYIK)

A PZ Probe csak Revo hotendekkel működik?

Nem. A mellékelt PZ áramköri lapot kifejezetten úgy tervezték, hogy a kontaktalapú letapogatás a Revo ökoszisztémán kívüli rendszerekbe is beilleszthető legyen.

Mit tartalmaz a csomag?

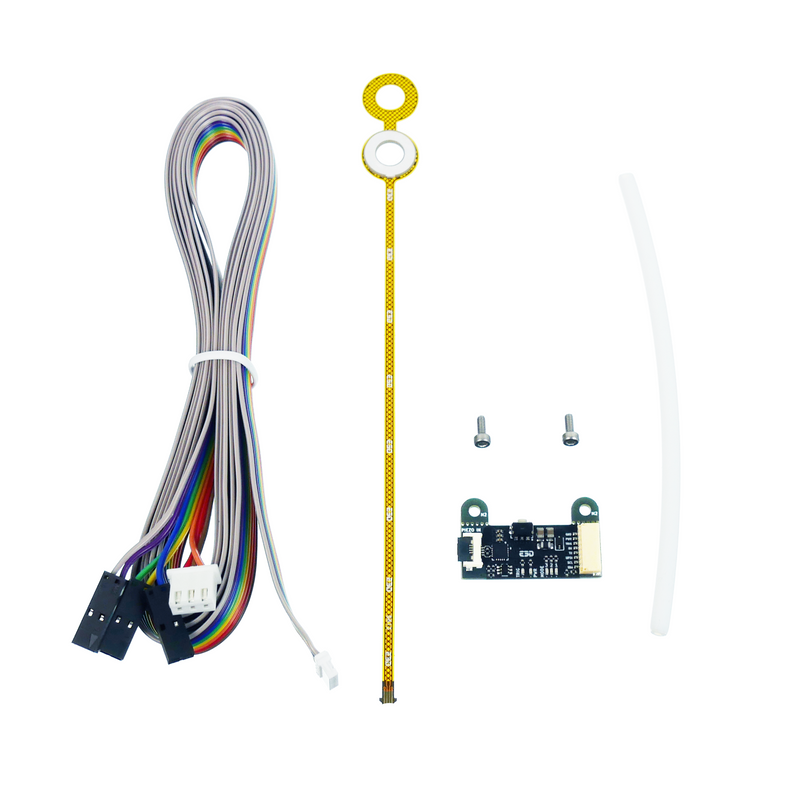

1 db PZ alátét, 1 db PZ Probe áramköri lap, 2 db M2-es rögzítőcsavar és 1 db hosszabbítókábel.

Hogyan csatlakoztatható az áramköri lap a nyomtatóhoz?

I2C-n vagy UART-on keresztül. Az, hogy melyik változat a célszerűbb, az alaplaptól függ; a beállítások parancsokkal adhatók meg, majd egy előbeállításban menthetők.
