E3D PT100 hőmérséklet-érzékelő

E3D PT100 hőmérséklet-érzékelő – precíz mérés akár 500 °C-ig

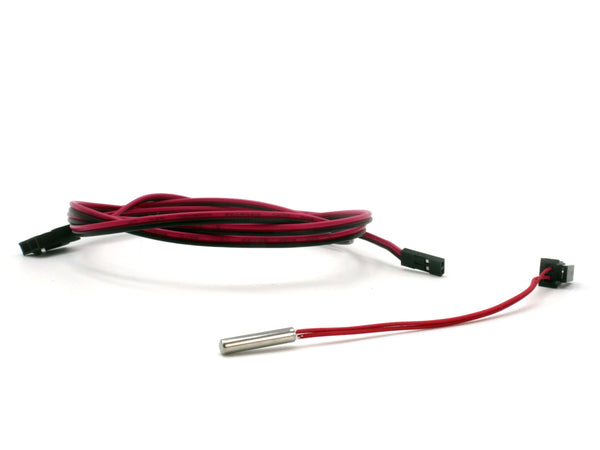

Az E3D PT100 hőmérséklet-érzékelője patronos érzékelő E3D HeaterBlock fűtőblokkokhoz, patronos kivitelben. A hotend hőmérsékletének mérését váltja ki, illetve egészíti ki, és azoknak a felhasználóknak készült, akik magas hőmérsékletű anyagokkal dolgoznak, és pontosabb hőmérséklet-mérést szeretnének az egyszerű termisztorokénál. Az E3D szerint jobb pontosság mellett magasabb nyomtatási hőmérsékletet és egyszerűbb beszerelést tesz lehetővé.

Röviden – az előnyeid:

• Magas hőmérséklethez alkalmas: Akár 500 °C-ig használható, így a tipikus PLA/PETG-tartományon túli műszaki filamentekhez is megfelelő.
• Patronos kivitel: A 3 mm átmérőjű és 15 mm hosszú érzékelő közvetlenül a HeaterBlock érzékelőfuratába illeszkedik, így nincs szükség körülményes csavarozásra vagy ragasztásra.
• Csatlakoztatható: A Molex Micro-Fit 3.0 csatlakozóval a karbantartás vagy a hotend átalakítása során a csere forrasztás helyett egyszerűen csatlakoztatással végezhető el.
• Könnyen felismerhető kábelezés: Az 50 mm-es piros kábel rövid kialakítású a nyomtatófejben történő elvezetéshez, és könnyen azonosítható a kábelkötegben.
• Könnyű: A körülbelül 15 g-os össztömeg gyakorlatilag nem terheli a mozgó tengelyeket.

Miért PT100 termisztor helyett?

A PT100 meghatározott platinaellenállással működik, és a megadott 500 °C-os határértékig mérőképes marad, miközben sok hagyományos termisztor már eléri a mérési tartománya végét. Magas hőmérsékletű hotendek esetén ez a megbízható szabályozás alapfeltétele.

Számolj erősítőpanellel

Az E3D kifejezetten jelzi, hogy a legtöbb esetben erősítőpanelre van szükség, valamint egy szabad 5 V-os, GND- és jelérintkezőre az alaplapon. Ha ezt előre ellenőrzöd, elkerülheted az átalakítás leggyakoribb hibaforrását.

Gyakran ismételt kérdések (GYIK)

Csatlakoztathatom közvetlenül az érzékelőt az alaplapomhoz?

Általában nem. A gyártó szerint többnyire erősítőpanelre, valamint szabad 5 V-os, GND- és jelérintkezőre van szükség. Vásárlás előtt ellenőrizd, hogy az alaplapod rendelkezik-e PT100-bemenettel, vagy külön erősítőre van szükséged.

Illeszkedik az érzékelő a hotendemhez?

E3D HeaterBlock fűtőblokkokhoz, patronos kivitelben tervezték. A patron átmérője 3 mm, hossza pedig 15 mm – a HeaterBlock érzékelőfuratának ezeket a méreteket kell befogadnia.

Elég az 50 mm-es kábelhossz?

A kábel szándékosan rövid, és Molex Micro-Fit 3.0 csatlakozóban végződik. A csatlakozó a meglévő kábelkötegen, illetve egy erősítőpanelen keresztül történő hosszabbításhoz készült. Ezért megfelelő hosszabbítóval is számolni kell.
