CreatBot TB6600 léptetőmotor-meghajtó

CreatBot TB6600 léptetőmotor-meghajtó – egy tengely célzott javítása

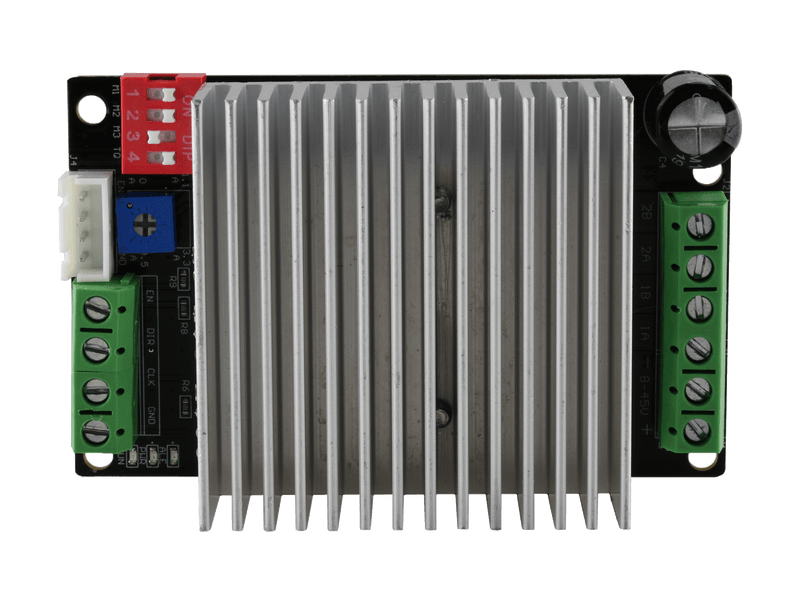

A TB6600 az a léptetőmotor-meghajtó modul, amelyet a CreatBot a D600, D600 Pro és F1000 nagy formátumú nyomtatókba épít be. Pótalkatrészként a meghibásodott meghajtót helyettesíti, ha egy tengely lépéseket veszít, rángat, vagy egyáltalán nem indul el. Olyan üzemeltetőknek és szerviztechnikusoknak készült, akik a teljes elektronika cseréje helyett modulszinten szeretnék elhárítani a hibát.

Áttekintés – az Ön előnyei:

• Egyértelmű modellkompatibilitás: A gyártó a CreatBot D600, D600 Pro és F1000 modellekhez szánja – nincs szükség átalakításra vagy átforrasztásra.
• Több tengelyhez is használható: A D600 és a D600 Pro (régebbi változat) esetében a TB6600 az X, Y és Z tengelyen található – egyetlen típus három beépítési helyhez.
• Az új változatokhoz is megfelelő: A szervohajtású X és Y tengellyel rendelkező új D600 és D600 Pro változatokban a Z tengely továbbra is TB6600-at használ.
• Praktikus tartalék alkatrész: A mindössze 6 g tömegű modul kis helyen tárolható a műhely raktárában.

Melyik tengelyhez szükséges a TB6600?

A gyártó kiosztási táblázata szerint a TB6600 a D600 és D600 Pro modellekben az X, Y és Z tengelyt vezérli, ezen modellek új változataiban pedig már csak a Z tengelyt. Az F1000 esetében a Z tengelyért és az extruderért felel.

Nem minden CreatBot modellhez használható

Az F430, F160, F160 Peek, DE Plus, DX és DX Plus modellekben kizárólag TMC 2208 és THB6032 meghajtókat használnak – ezekhez a nyomtatókhoz a TB6600 nem megfelelő pótalkatrész.

Gyakran ismételt kérdések (GYIK)

Illeszkedik a TB6600 a D600 Pro készülékembe?

Igen, feltéve, hogy az érintett tengely a gyártó táblázata szerint TB6600 modullal van felszerelve. A régebbi D600 Pro esetében ez az X, Y és Z tengelyre vonatkozik, az új változatnál pedig csak a Z tengelyre – az X és Y tengelyt ott szervomotorok hajtják.

Kicserélhetem vele az extruder meghajtóját?

Csak az F1000 esetében: ebben a modellben az extruder TB6600 modullal van felszerelve. A D600 és D600 Pro készülékek E tengelyén THB6032 található, ezért ott a TB6600 nem használható cserealkatrészként.

Honnan tudhatom, hogy valóban a meghajtó hibásodott meg?

Jellemző jelek a lépésvesztés, az egyetlen tengely felől hallható búgás vagy annak leállása, miközben a többi tengely normálisan működik. Mivel a TB6600 több tengelyen azonos módon van beépítve, a hiba gyanúja a modul két tengely közötti felcserélésével pontosítható.
