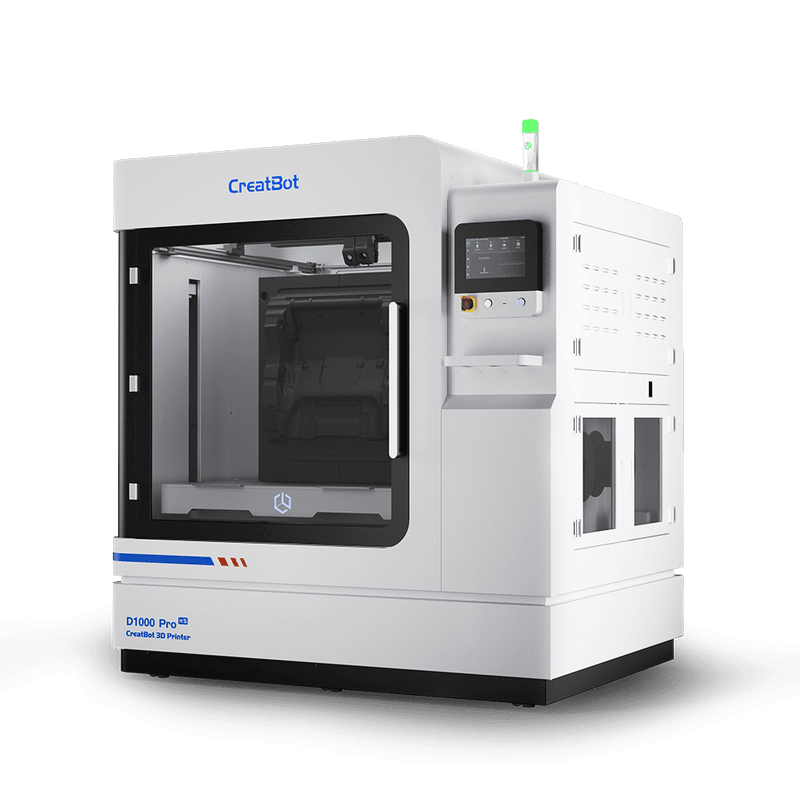

CreatBot D1000 Pro HS

Ipari nagyméretű 3D nyomtató nagysebességű gyártáshoz és mérnöki alkatrészekhez

A CreatBot D1000 Pro HS új mércét állít az ipari méretű additív gyártásban. Több mint egy köbméteres masszív építőtérrel, aktívan fűtött kamrával akár 80 °C-ig és az új nagysebességű (HS) beállítással ez a gyártóplatform kompromisszumok nélküli 24/7 folyamatos működésre készült. Legyen szó nagy szilárdságú funkcionális prototípusokról, precíz öntőformákról vagy végleges sorozatgyártott alkatrészekről – a 420 °C-ig terjedő fúvóka hőmérséklet és a maximális 90 mm³/s extrudálási sebesség lehetővé teszi a fejlett kompozit anyagok (például UltraPA-CF) gyors és torzulásmentes feldolgozását közvetlenül a gyártásban.

Egy pillantásra: A CreatBot D1000 Pro HS főbb jellemzői

• Gigantikus építőtér: Valós nyomtatási térfogat $1050 \times 1050 \times 1050\text{ mm}$ nagy méretű tárgyak egy darabból, utólagos összeillesztés nélkül.

• Maximális nagysebességű teljesítmény: Nyomtatási sebesség akár 300 mm/s a súlyoptimalizált extruder egységnek és a nagy áteresztőképességű olvasztózónának köszönhetően, akár 90 mm³/s átfolyással.

• Fejlett hőmenedzsment: Aktívan fűtött építőtér akár 80 °C-ig, dupla szigeteléssel, valamint beépített filament szárító kamra (0–70 °C) a higroszkóposság ellen.

• Teljesen automatikus MI kalibráció: Eddy-áram érzékelők $0,001\text{ mm}$ pontossággal a nyomtatóágyhoz, valamint HD makrokamerák a teljesen automatikus XYZ fúvókaeltoláshoz.

• Dupla fúvóka zár rendszer: Automatikusan emelkedő fúvókák mechanikus zárral megakadályozzák az anyagcsöpögést és a keresztkontaminációt többanyagú nyomtatásnál.

• Ipari folyamatbiztonság: Nehéz acél monocoque szerkezet (675 kg), zárt biztonsági ajtó (Safety Door Lock) és tartalék mód filamentvég esetén.

Határtalan méretezés extrém terhelhetőségű anyagokkal

A nagyméretű nyomatok standard anyagokból, mint a PLA, gyorsan mechanikai korlátokba ütköznek ipari környezetben, míg az ABS ilyen méretekben erősen hajlamos a deformációra. A D1000 Pro HS ezt a problémát akár 420 °C-os hotendjeivel és az aktívan fűtött 80 °C-os kamrával oldja meg.

Ez hatékonyan megszünteti a hőfeszültséget az alkatrészben, és kiváló rétegösszeforrást garantál. A rendszer a standard és mérnöki filamentek (nylon, PC, ASA) mellett könnyedén kezeli a nagy szilárdságú kompozit anyagokat, mint az UltraPA-CF (szénszálas nylon). Ennek köszönhetően néhány napon belül akár 80 MPa szakítószilárdságú és 150 °C-ig hőálló alkatrészek készíthetők.

💡 Gyakorlati esettanulmány: Faurecia (autóipari beszállító)

A Faurecia a CreatBot D1000 Pro HS-t használja nagy teljesítményű üléshéjak fejlesztésére olyan OEM-ek számára, mint az Audi, VW, Nissan és GM. Az akár 100 MPa nyomásnak ellenálló formákat 50%-os kitöltéssel karbon szálas nylonnal nyomtatták. A D1000 Pro HS kiváló szerkezeti integritást biztosított, amely minden validációs teszten sikeresen megfelelt.

A hőtechnikai dilemma megoldva: Z-tengely Magic Box & fűtési algoritmus

Egy ismert probléma az ipari nagyméretű nyomtatóknál: ha a nyomtatótér hőmérséklete emelkedik, a nyomtató fém szerkezete minimálisan kitágul. Ezek a mikrodeformációk hagyományos rendszereknél rétegelcsúszáshoz és méretpontatlanságokhoz vezetnek.

A CreatBot két szabadalmaztatott technológiával szünteti meg ezt a kockázatot:

1. Intelligens fűtési algoritmus: Előre kiszámítja a szerkezet szabálytalan hődeformációit, és aktívan ellensúlyozza azokat.

2. Z-tengely Magic Box technológia: Valós időben kompenzálja a keret és az építési platform hőtágulását.

3. Tömeg a deformáció helyett: Az extrém robusztus acélszerkezet nettó tömege 675 kg. Minél nehezebb a rendszer, annál kevésbé érzékeny a mechanikai rezgésekre és a hőhatásokra.

Mikrométeres pontosság: Automatikus kalibráció

Annak érdekében, hogy a hatalmas erőkarok és méretek ellenére az első rétegtől tökéletes nyomatokat garantáljon, a nyomtató nagy pontosságú automatizálási rendszerekkel rendelkezik:

• Eddy Current szintezés (örvényáram): Érintés nélküli, nagyfrekvenciás elektromágneses szenzorral méri a távolságot a nyomtatólemezhez. $0,001\text{ mm}$ pontossággal (99%-kal pontosabb, mint a hagyományos tapintók), a rendszer 60 másodperc alatt beolvassa és korrigálja a platformot.

• Független Quad-Z tengely: Négy különálló szervomotor vezérli a platform minden sarkát egyedileg, hogy abszolút párhuzamosságot biztosítson az X/Y hídhoz képest.

• Vizuális XYZ kalibráció: A két fúvóka egymáshoz viszonyított eltolását (Nozzle Offset) teljesen automatikusan, mesterséges intelligencia alapú képfelismeréssel mérik be egy beépített HD makrokamera segítségével ($0,02\text{ mm}$ XY pontosság) és kettős fotoelektromos szenzorokkal ($0,005\text{ mm}$ Z pontosság).

Műszaki adatok és specifikációk

Csomag tartalma: ipari csomag az azonnali használathoz

A CreatBot D1000 Pro HS teljesen összeszerelt gyártóegységként kerül szállításra. A csomag tartalma:

• CreatBot D1000 Pro HS ipari 3D nyomtató

• Beépített 10 hüvelykes érintőképernyős vezérlőegység

• Mágneses, hőálló cserélhető nyomtatóágy platform

• Beépített True-External-Air-hűtőrendszer (orvosi hűtőszivattyú)

• HEPA és aktívszén szűrő kombináció (előre telepítve)

• Szerszámkészlet karbantartáshoz és fúvókaszereléshez

• Tápkábel és USB-adathordozó szoftvercsomaggal (CreatWare, profilok OrcaSlicer/Cura számára)

• Részletes felhasználói kézikönyv és kalibrációs protokoll
