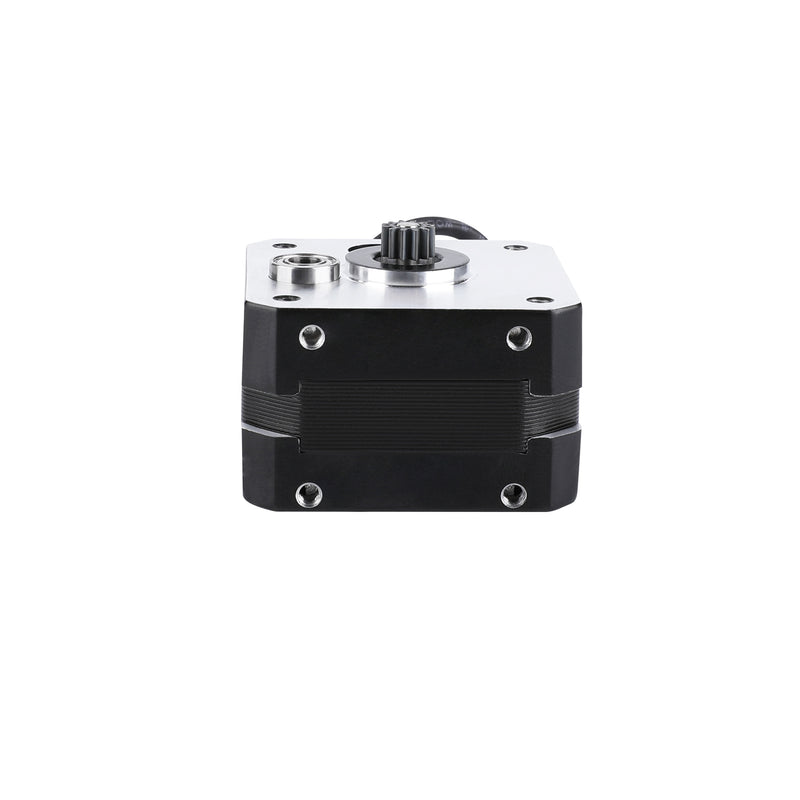

Creality 3D 42-26 léptetőmotor

Creality 3D 42-26 léptetőmotor – cserealkatrész Ender S1-hez

A Creality 3D 42-26 kompakt, NEMA-17 formátumú (42 × 42 × 26 mm) léptetőmotor a Creality Ender-3 S1 sorozatú nyomtatóihoz és az Ender-5 S1-hez. Meghibásodott vagy elhasználódott tengely- vagy extrudermotor helyettesítésére szolgál, a tartók vagy a kábelezés módosítása nélkül.

Röviden – az előnyeid:

• Pontos illeszkedés: Szabványos NEMA-17 kivitel 26 mm-es beépítési mélységgel – illeszkedik az Ender-3 S1 és Ender-5 S1 meglévő motortartóihoz, átalakítás nélkül.
• 1,8°-os lépésszög: A fordulatonkénti 200 teljes lépés megfelel a gyári konfigurációnak, így a firmware-profilban szereplő meglévő lépés/mm értékek változatlanul maradhatnak.
• Fázisonként 0,84 A: Illeszkedik a Creality alaplapjainak meghajtóáramához – 1:1 arányú csere esetén nincs szükség a VREF-beállítások utólagos módosítására.
• 12 V és 24 V: Régebbi és újabb Creality-rendszerekben egyaránt használható; a gyártó mindkét feszültségszinthez engedélyezi.
• Kompakt tömeg: A 161 g-os tömeg alacsonyan tartja a mozgatott tömeget – ez különösen fontos Direct-Drive vagy tengelymotorként történő használat esetén.

Kompakt NEMA-17 kivitel 26 mm-es mélységgel

A 42 × 42 × 26 mm-es rövid kivitel a hosszabb NEMA-17 motorokhoz képest helyet és tömeget takarít meg. Ezért olyan pozíciókhoz is alkalmas, ahol a motort együtt kell mozgatni a szerkezettel.

Hosszú nyomtatási folyamatokra tervezve

A motor fázisonként 0,84 A áramerősséggel a Creality meghajtóinak tipikus áramtartományában működik. A gyártó szerint ennek köszönhetően hosszú nyomtatási feladatok során is egyenletes extrudálást biztosít.

Gyakran ismételt kérdések (GYIK)

Más nyomtatókba is illeszkedik az Ender-3 S1 és az Ender-5 S1 mellett?

A gyártó az Ender-3 S1 sorozathoz és az Ender-5 S1-hez adja meg az alkalmasságát. Mechanikailag szabványos, 26 mm mélységű NEMA-17 kivitelről van szó – más nyomtatók esetében előzetesen hasonlítsd össze a beépítési mélységet, a tengely kialakítását és a csatlakozó kiosztását a meglévő motoréval.

Módosítanom kell valamit a firmware-ben a csere után?

Azonos típusú motor cseréje esetén nem: az 1,8°-os lépésszög fordulatonként 200 lépésnek felel meg, így megegyezik a gyári beállítással. Ha a motort más pozícióban vagy eltérő áttétellel használod, a lépés/mm értéket ennek megfelelően módosítani kell.

Működik a motor 12 V-os és 24 V-os alaplapokon is?

Igen, 12 V-os és 24 V-os Creality-rendszerekhez egyaránt meg van adva. A döntő tényező a beállított meghajtóáram, amelynek illeszkednie kell a fázisonkénti 0,84 A értékhez.
