Experten-Check Ehrliche Einschätzung aus unserem Team

Sinnvoll vor allem für Boards mit austauschbaren Treibersockeln – bei fest verlöteten Treibern ist ein Wechsel nicht möglich.
Die UART-Anbindung spielt ihre Stärke erst aus, wenn Mainboard und Firmware sie unterstützen; sonst bleibt es bei reiner Step/DIR-Ansteuerung.
Mit 5,5 bis 28 V Motorspannung passt der Treiber sowohl in 12-V- als auch in 24-V-Drucker.

Persönliche Beratung von echten Machern aus Tuttlingen.

Leírás

Leírás

BTT TMC2209 V1.3 – Csendes meghajtás UART-tal

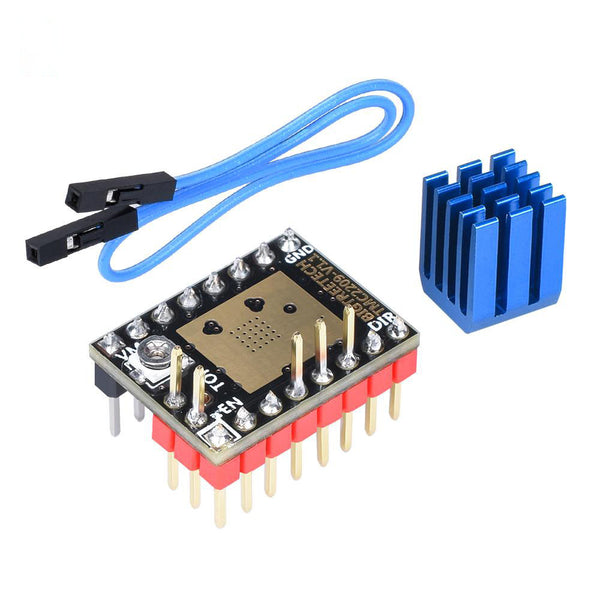

A TMC2209 V1.3 dugaszolható modul formátumú léptetőmotor-meghajtó cserélhető meghajtófoglalatokkal rendelkező 3D-nyomtató-alaplapokhoz. Hagyományosan Step/DIR jelekkel vezérelhető, emellett UART-on keresztül is konfigurálható, így a motoráramot és a mikrolépés-beállítást nem potenciométerrel és jumperekkel kell megadni. Ezért mindenkinek megfelelő választás, aki finomabb felbontással és csendesebben szeretné működtetni a tengelyeit.

Röviden – az előnyeid:

UART-konfiguráció: A beállítások szoftveresen, a potenciométeren végzett csavarhúzós állítás helyett módosíthatók – praktikus az egyes tengelyek finomhangolásakor.
Terhelhetőség: Tekercsenként 2,8 A csúcsáram 5,5–28 V motorfeszültség mellett – tartalék a rövid ideig jelentkező terhelési csúcsokhoz.
StallGuard4: A meghajtó jelet ad ki, ha a motor nem a várt módon forog – ez képezi a terhelésfüggő firmware-funkciók alapját.
CoolStep: A terhelés alapján dinamikusan szabályozza az áramot; a gyártó szerint akár 75%-os megtakarítás érhető el.
Kompakt: Mindössze 5 g tömegű, logikafeszültsége pedig 3,3–5 V – így megfelel a gyakori alaplapi logikai szinteknek.

256 mikrolépés a finomabb mozgásért

A rugalmas microPlyer-interpoláció a gyártó adatai szerint akár 256 mikrolépést is létrehoz, így a motor mozgását finomabban osztja fel, mint ahogy azt a beérkező Step-jel meghatározza.

Feszültségtartomány 12 és 24 V-os rendszerekhez

Az 5,5–28 V-os motorfeszültség-tartománynak köszönhetően a meghajtó 12 és 24 V-os rendszerekben egyaránt használható. A logikai oldal 3,3–5 V-ot fogad el.

Gyakran ismételt kérdések (GYIK)

Használhatom a meghajtót UART nélkül is?

Igen. Az UART mellett a TMC2209 V1.3 a hagyományos Step/DIR vezérlést is támogatja. UART-kapcsolat nélkül azonban nem használható a firmware-en keresztüli konfiguráció.

Illik a meghajtó az alaplapomhoz?

Ez egy cserélhető meghajtófoglalatokkal rendelkező alaplapokhoz készült dugaszolható modul. Vásárlás előtt ellenőrizd, hogy az alaplapod cserélhető meghajtókat használ-e, és 3,3–5 V-os logikafeszültséggel működik-e.

Mire használható a StallGuard4 a gyakorlatban?

A StallGuard4 felismeri a blokkolt vagy szokatlanul működő motor tengelyét, és jelzi ezt az alaplapnak. Az információ felhasználásának módja és lehetősége az alaplaptól és a firmware-től függ.
