Bondtech motorkábel JST-XH6 – PC2510

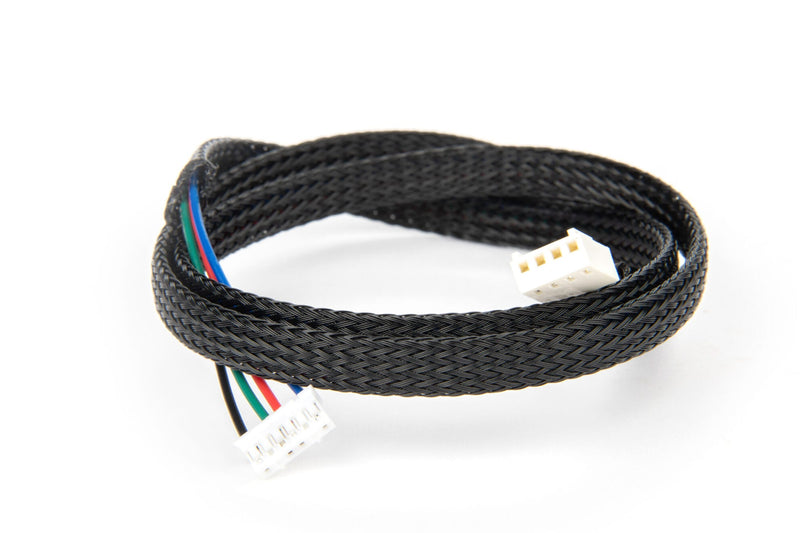

Bondtech Motorvezeték JST-XH6 – PC2510 – Motorcsatlakoztatás forrasztás nélkül

Előre szerelt motorvezeték PC2510 csatlakozóval (4 pólusú) a vezérlőoldalon és JST-XH6 csatlakozóval (6 pólusú) a motoroldalon. Mindazok számára készült, akik JST-XH6 csatlakozású léptetőmotort szeretnének PC2510 aljzattal rendelkező vezérlőpanelhez csatlakoztatni anélkül, hogy maguknak kellene érintkezőket krimpelniük vagy adaptert készíteniük.

Röviden – az előnyeid:

• Csatlakozókombináció: PC2510 4 pólusú és JST-XH6 6 pólusú csatlakozó – köztes adapter nélkül kapcsol össze két csatlakozási szabványt.
• 70 cm-es hossz: elegendő tartalékot biztosít ahhoz, hogy a ház alján található vezérlőpaneltől a nyomtatófejen lévő extrudermotorig elérjen, és a vezeték rendezetten elhelyezhető legyen a kábelláncban.
• Meghatározott érintkező-kiosztás: az 1→1, 2→4, 3→3, 4→6 hozzárendelés dokumentálva van, így csatlakoztatás előtt ellenőrizhető, hogy megfelel-e a saját összeállításodnak.
• Gyárilag összehangolva: a Bondtech szerint a kábel alapértelmezés szerint a 40 mm-es, áttételes Nema17 motorhoz van bekötve.
• Mindössze 17 g: alig terheli a mozgó tengelyeket és a kábelláncokat.

70 cm-es kábelhossz a rugalmas elvezetéshez

A 70 cm-es kábel a legtöbb munkatér-elrendezésben elegendő az alaplaptól a portálon található extruderig. Így a vezeték a meglévő kábelvezetési útvonalak mentén vezethető el, ahelyett hogy rövid úton megfeszülne.

Beszerelés előtt ellenőrizd az érintkező-kiosztást

A kiosztás a vezérlő- és a motoroldal között a PIN 1→1, 2→4, 3→3, 4→6 séma szerint történik. Ha a motorod vagy a vezérlőpaneled ettől eltér, a kiosztást módosítani kell – a helytelenül csatlakoztatott motorvezeték károsíthatja a meghajtót.

Gyakran ismételt kérdések (GYIK)

Jó ez a kábel minden Nema17 motorhoz?

Nem. Gyárilag a Bondtech 40 mm hosszú, áttételes Nema17 motorjához van bekötve. A motor oldalán JST-XH6 csatlakozás szükséges, és az érintkező-kiosztásnak illeszkednie kell az adott motorhoz – ezt csatlakoztatás előtt a séma alapján ellenőrizd.

Miért hat pólusú a motoroldal, ha a vezérlőoldalon csak négy pólus van?

A JST-XH6 csatlakozó hatpólusú, de ebből négy érintkező van bekötve: a motoroldali 1., 4., 3. és 6. PIN a vezérlőoldali 1–4. PIN-nek felel meg. A hatpólusú csatlakozó két pozíciója nincs használatban.

Rövidíthetem vagy meghosszabbíthatom a kábelt?

A kábel előre szerelve, 70 cm-es hosszban kerül kiszállításra. A hossz módosításához újra kell krimpelni az érintkezőket – ha ezt el szeretnéd kerülni, a kábelvezetés megtervezésekor számolj a 70 cm-es hosszal.
