Bondtech motorvezeték JST-XH4, harisnyázott

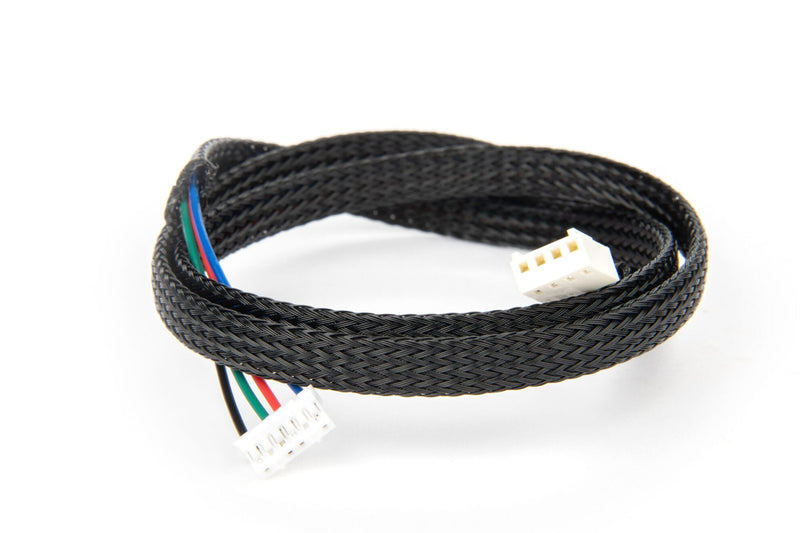

Bondtech JST-XH4 motorkábel harisnyázva – rendezett, 700 mm-es motorbekötés

A Bondtech motorkábel egy burkolt csatlakozókábel, amely az extruder léptetőmotorját köti össze a vezérlővel. A 700 mm-es hosszúság a főpanel és a motor közötti nagyobb távolságokat is áthidalja, és gyárilag a Bondtech 40 mm hosszú Nema17 hajtóműves motorjához van előkészítve – átalakításokhoz, extruderfrissítésekhez és sérült motorvezetékek cseréjéhez készült.

Röviden – az előnyeid:

• 700 mm hosszúság: elegendő tartalékot biztosít a kábel rendezett elvezetéséhez anélkül, hogy meg kellene feszíteni.
• JST-XH4–JST-XH6: megfelelő csatlakozókombináció a vezérlő oldalán (4 tűs) és a motor oldalán (6 tűs), adapterek barkácsolása nélkül.
• Textilburkolat (harisnya): összefogja az ereket, és védi őket az élektől és a kábelvezető láncokban.
• Gyárilag előre bekötve: a rögzített tűkiosztással nincs szükség az egyes erek krimpelésére.
• Mindössze 5 g: mozgó tengelyeken alig növeli a tömeget.

A csatlakozók tűkiosztása részletesen

A bekötés a vezérlőtől a motor felé: PIN 1 → PIN 1, PIN 2 → PIN 4, PIN 3 → PIN 3 és PIN 4 → PIN 6. A Bondtech felhívja a figyelmet arra, hogy ennek a bekötésnek illeszkednie kell az adott alkalmazás kapcsolási rajzához.

Melyik motorhoz készült?

A kábel gyárilag a Bondtech 40 mm-es Nema17 hajtóműves motorjához van bekötve. Más motorok esetében a tűkiosztás dönti el, hogy közvetlenül használható-e.

Gyakran ismételt kérdések (GYIK)

Illeszkedik a kábel minden léptetőmotorhoz?

Nem. A Bondtech 40 mm-es Nema17 hajtóműves motorjához van előre bekötve. Más motorok vagy vezérlőpanelek esetén használat előtt ellenőrizd a kiosztást a rendszered kapcsolási rajza alapján.

Milyen csatlakozók vannak a kábel végein?

A vezérlő oldalán egy 4 tűs JST-XH, a motor oldalán pedig egy 6 tűs JST-XH található. A két vég tehát különböző – ez nem egyszerű 4 tűs–4 tűs kábel.

Milyen hosszú a kábel?

700 mm. Így a távolabb felszerelt főpanel is elérhető anélkül, hogy a kábelt feszesre kellene húzni.
