Bondtech HeatLink érvéghüvely

Bondtech HeatLink érvéghüvely – a fűtőpatron csatlakoztatása forrasztás nélkül

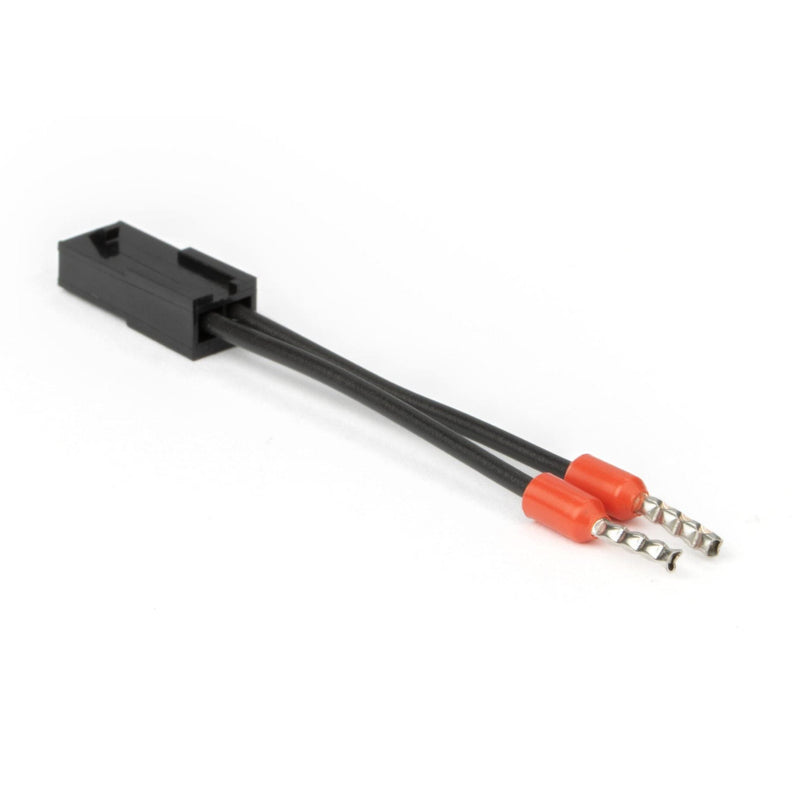

A HeatLink érvéghüvely egy 50 mm hosszú interfészkábel, amelynek egyik végén Molex Micro-Fit 3.0 csatlakozó, a másikon pedig érvéghüvelyes csatlakozás található. Bondtech fűtőpatronokat és termisztorokat köt össze a meglévő nyomtatóelektronikával anélkül, hogy a kábeleket forrasztani vagy krimpelni kellene. Mindazok számára készült, akik a hotend átalakításakor nem szeretnék módosítani a gyári kábelezést.

Röviden – az előnyeid:

• Nincs forrasztás: Dugós csatlakozás forrasztópáka helyett – az átalakítás elektronikai tapasztalat nélkül is elvégezhető, és bármikor visszaállítható az eredeti állapot.
• Érvéghüvelyes csatlakozás: Olyan sorkapcsokhoz illeszkedik, amelyek érvéghüvelyek fogadására alkalmasak, és amelyeket számos Prusa- és Creality-alaplapon használnak a fűtőpatronhoz.
• 50 mm-es hossz: A kábel teljesen eltűnik az elektronikai házban, így semmi sem lóg ki lazán.
• Molex Micro-Fit 3.0: Szabványos csatlakozó a HeatLink rendszerhez – a fűtők és a termisztorok később újrakábelezés nélkül is cserélhetők.
• 5 g tömeg: Tisztán a házon belüli összekötőelem, így nincs hatással a nyomtatófej mozgó tömegére.

Ellenőrzött modelllista találgatás helyett

Az 50 W-os fűtőpatronok csatlakoztatásához a Bondtech többek között a Prusa i3 MK2/MK2.5/MK3 (az s/+ változatokat is), a Creality CR-10 és annak s-változatait, a CR-20 Pro, a CR-5 Pro, a CR-X, valamint az Ender-3, Ender-3 Pro és Ender-3 V2 modelleket nevezi meg; a gyártó szerint összesen legalább 25 Creality- és Prusa-modellt támogat.

Moduláris HeatLink rendszer

A HeatLink leválasztja a fűtőt, illetve a termisztort a nyomtatóspecifikus csatlakozásról: az 50 mm hosszú interfészkábel az adott nyomtatóhoz való illesztést végzi, miközben maga az alkatrész Molex Micro-Fit 3.0 csatlakozón keresztül csatlakozik.

Gyakran ismételt kérdések (GYIK)

A fűtőpatron vagy a termisztor a csomag része?

Nem. A csomag kizárólag a tasakban található interfészkábelt tartalmazza. A HeatLink kínálatából származó fűtőpatron vagy termisztor külön szükséges.

Használhatom a kábelt 300 °C-os termisztorhoz is?

A HeatLink kínálatában találhatók termisztorokhoz való interfészkábelek, a gyártó listája azonban jelenleg nem sorol fel nyomtatómodelleket a 300 °C-os termisztorok érvéghüvelyes változatához – ezt az 50 W-os fűtőpatronokhoz adják meg.

Szükségem van speciális szerszámra a beszereléshez?

Nem. Az érvéghüvelyes oldalt az alaplap kapcsába kell bedugni, illetve becsavarozni, a Molex oldalt pedig egyszerűen a helyére kell pattintani. A forrasztás és a krimpelés így elmarad.
