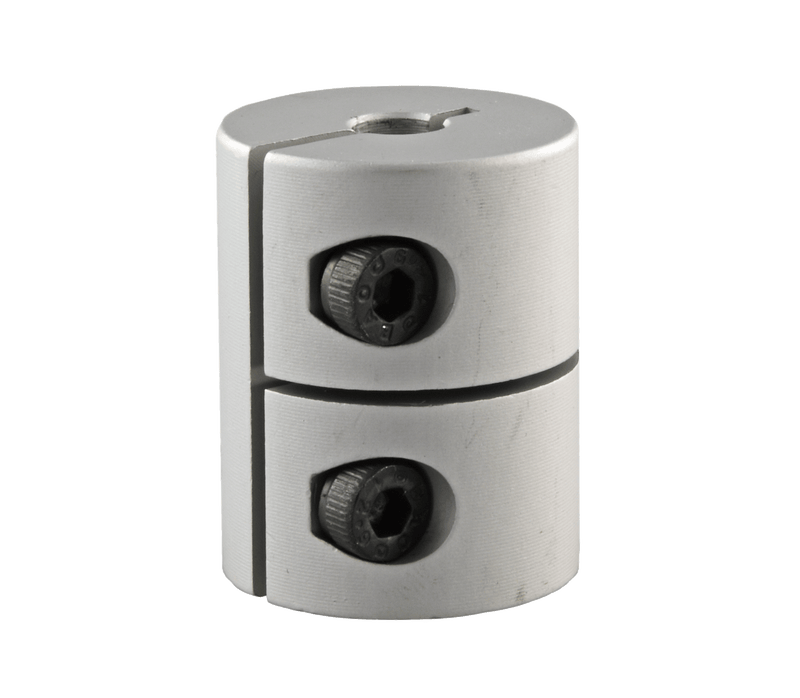

BIQU BX merev szorítókuplung 5×8 mm

BIQU BX merev szorítókuplung 5x8 mm – holtjátékmentes Z-tengely-kapcsolat

A merev szorítókuplung a léptetőmotor 5 mm-es motortengelyét egy 8 mm-es trapézmenetes orsóval kapcsolja össze. A BIQU BX és az azzal azonos felépítésű készülékek felhasználóinak készült, akik meg szeretnék szüntetni a Z-tengely holtjátékát és elmozdulását – például egy kilazult vagy elhasználódott kuplung cseréjeként.

Röviden – az előnyeid:

• Merev kialakítás: Rugalmas köztes elem nélkül a forgómozgás közvetlenül kerül átadásra, ami a gyártó adatai szerint minimálisra csökkenti a holtjátékot és a tengelyeltérést.
• Kettős csavaros rögzítés: Mindkét oldalt két csavar rögzíti egy hernyócsavar helyett – ez csökkenti annak kockázatát, hogy a kapcsolat tartós üzem közben meglazuljon.
• Alumíniumötvözet: Csavarodásálló anyag, amely felveszi a Z-orsó által kifejtett erőket.
• 5x8 mm-es furat: Illeszkedik a gyakori, 5 mm-es tengelyű NEMA-17 motorokhoz és a 8 mm átmérőjű orsókhoz.
• Kompakt pótalkatrész: Körülbelül 50 g-os szállítási súlyával kis méretű alkatrész, amely közvetlenül javítja a Z-tengely pontosságát.

Miért merev a rugalmas helyett?

A rugalmas tengelykapcsolók terhelés alatt engednek, és a Z irányában minimálisan elcsavarodhatnak. A merev szorítókuplung ezt a rugalmasságot kiküszöbölve továbbítja a mozgást – a gyártó szerint ez közvetlenül javítja a Z-tengely mozgásának pontosságát.

Két csavaros rögzítés oldalanként

A tengelyt és az orsót nem egyetlen hernyócsavarral, pontszerűen szorítja, hanem a hasított kuplung nagy felületen fogja körbe. Ez megakadályozza a motor tengelyén kialakuló bemaródásokat, és sok Z-mozgás után is szilárdan tartja a kapcsolatot.

Gyakran ismételt kérdések (GYIK)

Csak a BIQU BX készülékhez illik a kuplung?

A BIQU BX készülékhez tervezték, de alapvetően minden olyan felépítéshez használható, amely 5 mm-es motortengellyel és 8 mm-es orsóval rendelkezik. Vásárlás előtt mérd meg mindkét átmérőt.

Szükségem van merev kuplungra, ha a motor és az orsó nem áll pontosan egy vonalban?

Nem. A merev kuplung nem kompenzálja a tengelyeltérést – feltételezi, hogy a motortengely és az orsó pontosan egy vonalban van. Ha ez nem teljesül, a helytelen beállítást továbbítja a csapágyakra.

Milyen szerszám szükséges a felszereléshez?

A szorítócsavarok meghúzásához megfelelő imbuszkulcs szükséges; további szerszámokra nincs szükség.
