BIQU BTT TMC2209 V1.3

Name: BIQU BTT TMC2209 V1.3
Brand: BIQU 3D
SKU: 62070631235852
Price: 8100.0 HUF
Availability: OutOfStock

8.100 Ft

Inkl. MwSt.Kostenloser Versand

Für Firmen & Institutionen

Netto-Ansicht (B2B)

Empfohlen für Ihre Anfrage Für Firmen & Behörden · Angebot binnen 24 h

Konditionen prüfen

Firmenkonto anfragen Für Firmen & Institutionen

Jetzt auch Rechnungskauf für Firmen über Billie verfügbar

Händler seit 2018Sitz in Tuttlingen

30 Tage RückgabeGesetzliches Widerrufsrecht

Kauf auf RechnungRaten- & Leasingkauf

Experten-Check Ehrliche Einschätzung aus unserem Team

Sinnvoll vor allem bei Druckern mit alten, lauten Treibern – der Umstieg ist dank pin-kompatibler Bauform meist ohne Umbau machbar.
Vor dem Kauf klären, ob dein Mainboard eine UART-Verbindung bereitstellt: ohne sie entfallen Software-Konfiguration und Sensorless Homing.
Bei hohen Motorströmen im oberen Bereich der Spezifikation gehört eine ordentliche Kühlung des Treibers dazu.

Persönliche Beratung von echten Machern aus Tuttlingen.

Leírás

Leírás

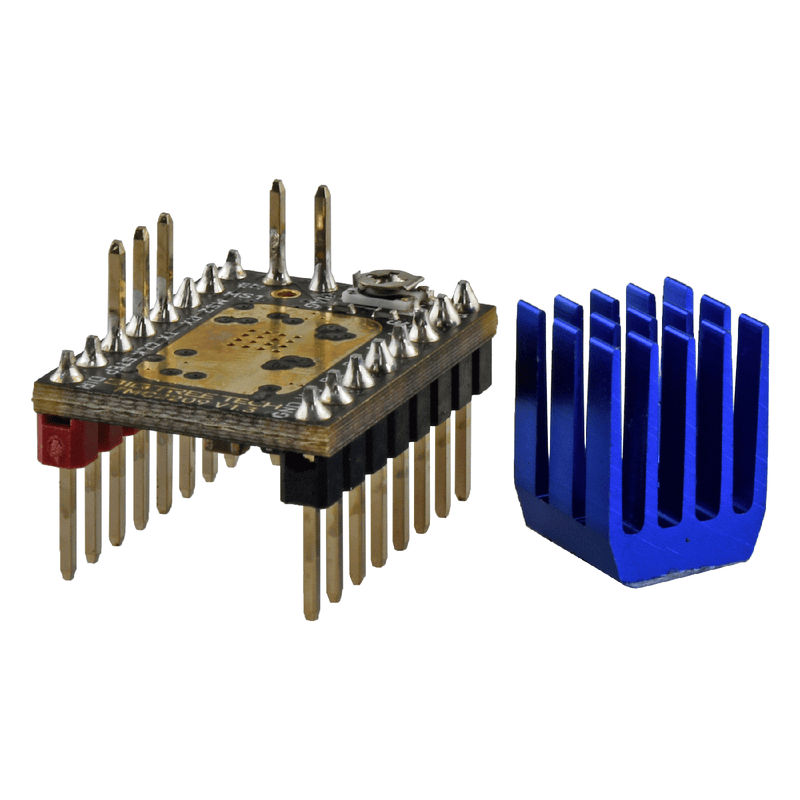

BIQU BTT TMC2209 V1.3 – csendes léptetőmotor-meghajtó utólagos beszereléshez

A TMC2209 V1.3 léptetőmotor-meghajtó 3D-nyomtatókhoz, CNC-gépekhez és más mozgásvezérlő rendszerekhez. Hagyományos STEP/DIR-jeleket kezel, és UART-on keresztül is konfigurálható. Így mindazoknak szól, akik szeretnék csökkenteni nyomtatójuk hangos tengelyzaját, miközben nagyobb vezérlést szeretnének a motorok működtetése felett.

Röviden – az előnyeid:

Csendes működés: A StealthChop2 érezhetően csökkenti a motorzajt – különösen akkor fontos, ha a nyomtató lakó- vagy irodahelyiségben működik.
UART-konfiguráció: Az áram, a mikrolépés és a diagnosztika szoftveresen beállítható, így nincs szükség a jumperek és a potenciométer állítgatására.
Érzékelő nélküli kezdőpozíció-keresés: A StallGuard4 lehetővé teszi a kezdőpozíció megkeresését mechanikus végálláskapcsolók nélkül, és csökkenti a kábelezést.
Pin-kompatibilis kialakítás: A régebbi meghajtók cseréje a vezérlőpanel vagy a kábelköteg átalakítása nélkül elvégezhető.
Széles feszültségtartomány: Az adatlap szerint körülbelül 4,75 V és 29 V között használható – 12 és 24 V-os rendszerekhez egyaránt megfelelő.

Áram és egyenletes működés

A gyártó legfeljebb 2,0 A RMS motoráramot és legfeljebb 2,8 A csúcsáramot ad meg. A modul tömege 50 g.

Akár 256 mikrolépés

A SpreadCycle és a MicroPlyer-interpoláció révén a gyártó adatai szerint akár 256 mikrolépés is elérhető, ami csökkenti a rezgéseket és egyenletesebbé teszi a mozgást.

Gyakran ismételt kérdések (GYIK)

Illik a meghajtó a meglévő alaplapomhoz?

A kialakítás pin-kompatibilis a korábbi meghajtógenerációkkal, így a frissítés a kábelezés vagy az alaplap nagyobb módosítása nélkül elvégezhető. Vásárlás előtt azonban ellenőrizd az alaplapod foglalatát.

Feltétlenül szükségem van UART-ra?

Nem. A meghajtó hagyományos STEP/DIR-jelekkel is működik. UART-ra csak akkor van szükség, ha a konfigurációt, a diagnosztikát vagy az érzékelő nélküli kezdőpozíció-keresést szoftveresen szeretnéd használni.

Minden alaplappal használható az érzékelő nélküli kezdőpozíció-keresés?

A StallGuard4 használatához UART-kapcsolat és megfelelő firmware-támogatás szükséges. Ezek hiányában a kezdőpozíció-keresés végálláskapcsolókkal történik.
