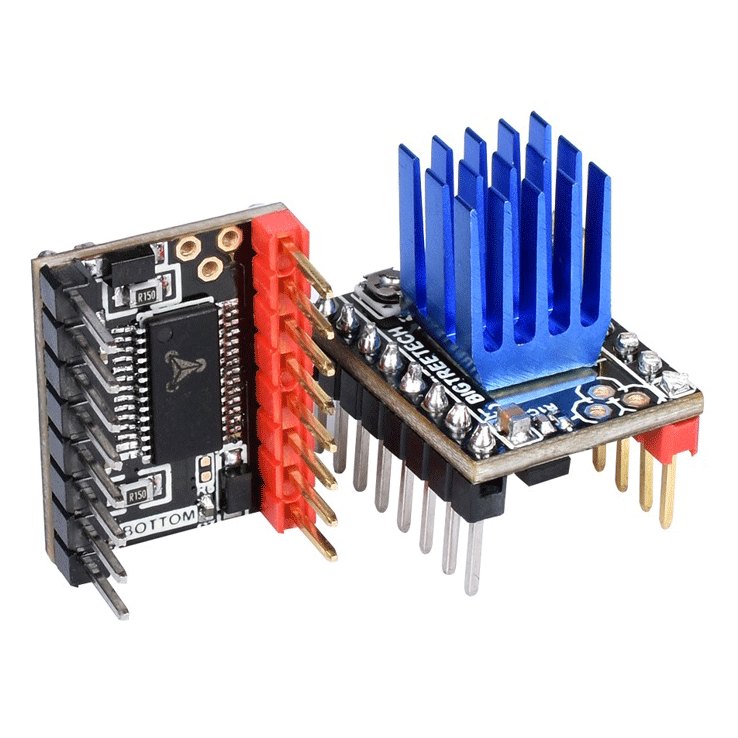

BIQU 3D léptetőmotor-meghajtó TMC2225 V1.0

BIQU 3D TMC2225 V1.0 léptetőmotor-meghajtó – Eredeti csere-meghajtó a B1 sorozathoz

A TMC2225 V1.0 a BIQU B1 sorozat eredeti léptetőmotor-meghajtója, amely átalakítás nélkül cseréli a meghibásodott vagy hangos meghajtót az alaplapon. A Trinamic StealthChop2 technológiáját használja a motor csendes működéséhez, és UART-on keresztül konfigurálható. Mindazoknak készült, akik szeretnék megjavítani B1 vagy B1 Black készüléküket, illetve csökkenteni a tengelyek működési zaját.

Röviden – az előnyeid:

• Csendes működés: A StealthChop2 a kapcsolási zajt a hallható tartományon kívülre helyezi – ez érezhetően kellemesebb többórás, lakótérben végzett nyomtatáskor (a gyártó adatai szerint).
• Közvetlen csere: Csatlakoztatható cserealkatrész a BIQU B1 és B1 Black modellekhez, kompatibilis a meglévő léptetőmotor-hardverrel – nincs szükség adapterre vagy forrasztásra.
• Tartalék a motoráramhoz: A beépített MOSFET-ek akár 2 A csúcsáramot biztosítanak, így az áramigényesebb tengelymotorok is megbízhatóan működnek.
• UART-on keresztül konfigurálható: Az egyvezetékes UART lehetővé teszi az áram és a mikrolépés beállítását a firmware-ben, potenciométeres állítgatás helyett.
• Beépített védelem: A diagnosztikai funkciók, az OTP-memória és a passzív fékezés hiba esetén védik a meghajtót és a motort.

A StealthChop2 és a SpreadCycle váltakozó használata

A csendes működésű StealthChop2 mellett a meghajtó támogatja a SpreadCycle módot is, amelyet gyors irányváltásokhoz és nagy gyorsulásokhoz terveztek a stabilabb forgatónyomaték érdekében. Így tengelyenként eldönthető, hogy a halk működés vagy a dinamika legyen az elsődleges szempont.

2 A csúcsáram beépített MOSFET-ekből

A végfokozatok közvetlenül a modulon találhatók, és az adatlap szerint akár 2 A csúcsáramot is biztosítanak. A modul tömege mindössze 4 g, így továbbra is egyszerűen csatlakoztatható az alaplap meghajtóaljzatába.

Gyakran ismételt kérdések (GYIK)

A TMC2225 V1.0 más nyomtatókba is illeszkedik a BIQU B1-en kívül?

A terméket a BIQU B1 sorozat, beleértve a B1 Black modellt is, eredeti cserealkatrészeként adják meg. Más alaplapok esetén előzetesen ellenőrizd az aljzatot és a lábkiosztást, mivel ezen túlmutató kompatibilitást nem tudunk megerősíteni.

Be kell állítanom valamit a firmware-ben a csere után?

A meghajtó az alaplap beállításaival működik. Ha módosítani szeretnéd a motoráramot vagy a mikrolépést, használd az egyvezetékes UART-interfészt – ehhez a firmware-nek megfelelően kell kezelnie a meghajtót.

Teljesen zajtalanná válik tőle a nyomtató?

Nem. A StealthChop2 csökkenti a motor zaját, de a ventilátorok, a szíjak és a mechanika továbbra is hallhatók.
