BigTreeTech Manta M4P V2.2 – CM4-kompatibilis Klipper-tábla

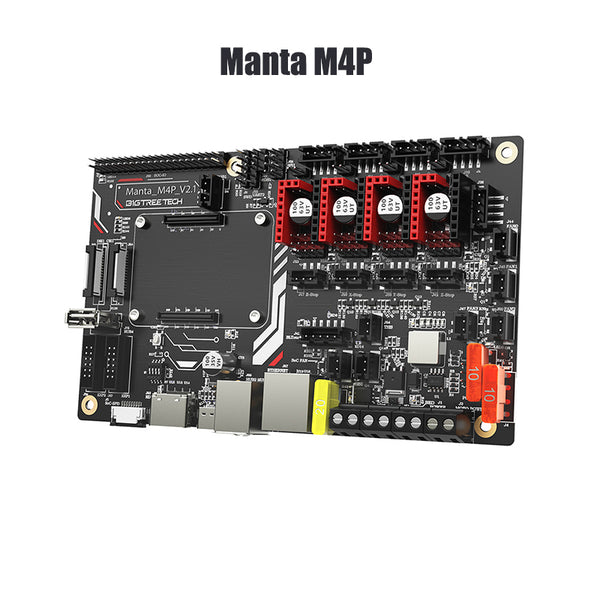

A Manta M4P V2.2 egy kompakt, 32 bites négytengelyes (X, Y, Dual-Z, E0) alaplap, amely BTB csatlakozóval közvetlenül fogad egy Raspberry Pi CM4-et vagy BTT CB1-et. Kisebb és közepes méretű nyomtatók, például Voron V0 vagy Ender-3 átalakításához készült, ahol rendezett, egytáblás megoldásra van szükség kábelek nélkül.

Egy pillantásra – az előnyeid:

• CM4/CB1 közvetlen csatlakoztatás: A megerősített board-to-board csatlakozó megszünteti a laza kábeleket és egyszerűsíti a Klipper-beállítást.
• Rugalmas meghajtók: Négy foglalat támogatja az SPI, UART és STEP/DIR jeleket, valamint a népszerű TMC családokat, mint a 2209, 2208, 2226, 2130 és 5160.
• Sensorless homing: DIAG lábakon keresztül jumperrel aktiválható – tűvágás nélkül.
• Választható ventilátorfeszültség: Három CNC ventilátorport jumperrel 24 V-ra vagy 5 V-ra állítható, plusz dedikált SoC ventilátor.
• Bővíthető: BLTouch, filament-kiürülés érzékelő, RGB és RepRapDiscount LCD-k támogatottak az EXP1/EXP2 portokon keresztül.

Áram- és hőmérséklet-kezelés

Beépített szabályozó táplálja a Compute-modult 12 vagy 24 V-ról. A fűtőágy kimenet 10 A-ig, a hotend fűtő 6 A-ig terhelhető, a teljes fűtő, meghajtó és ventilátor áramkeret 20 A alatt van. A védett termisztor áramkörök az MCU-t rövidzárlat és szivárgó áramok ellen védik az adatlap szerint.

Kapcsolódás CM4-gyel

CM4-gyel kombinálva a tábla egy 40 tűs csatlakozót kínál a Pi kiosztásának megfelelően, gigabites Ethernetet (1000 M) és három USB 2.0 portot, mindegyiket ESD védelemmel USB-n és Etherneten.

Gyakran ismételt kérdések (GYIK)

Milyen firmware fut a Manta M4P V2.2-n?

CM4 vagy CB1 használatával Klipper alatt fut, emellett kompatibilis Marlin-nal is.

Tartalmaz-e a csomag Raspberry Pi CM4-et?

Nem. A CM4 vagy BTT CB1 külön csatlakoztatható, nem része az alaplapnak.

Milyen nyomtató-kinematikákat támogat?

Az alaplap támogatja a Cartesian, Delta, Kossel, Ultimaker és CoreXY rendszereket.
