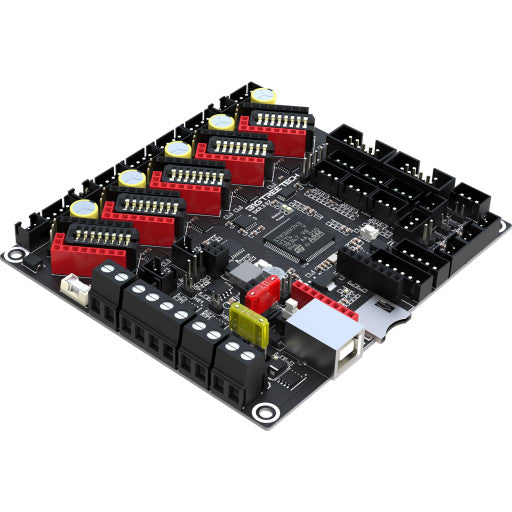

BIGTREETECH SKR V3 EZ

BIGTREETECH SKR V3 EZ – Erőteljes 32 bites vezérlőlap

Az SKR V3 EZ egy 32 bites vezérlőlap 3D nyomtatók átalakításához és fejlesztéséhez. Ambiciózus felhasználóknak készült, akik teljes irányítást szeretnének a firmware, a meghajtók és a perifériák felett. A központi egység egy 32 bites ARM Cortex-M7 mikrovezérlő (STM32H743VI) 480 MHz-es órajellel.

Egy pillantásra – Az előnyeid:

• Gyors processzor: A 480 MHz-es Cortex-M7 komplex mozgás- és felhasználói felület számításokat végez, és a gyártó szerint akadásmentes nyomtatást tesz lehetővé.
• Rugalmas meghajtóválasztás: Támogatja az EZ és TMC léptetőmotor-meghajtókat, így különböző konfigurációkhoz igazítható.
• Állítható motorfeszültség: Jumperrel 12 V és 48 V között választható (48 V csak TMC5160 Pro meghajtóval).
• Nyílt firmware: Kompatibilis a Marlin, Klipper és RepRap rendszerekkel.
• Kiterjedt I/O lehetőségek: Csatlakoztatható Micro-SD, WLAN modulok, BLTouch és filament érzékelő.

Meghajtó- és feszültségopciók

Jumper segítségével választhatod ki a motorfeszültséget 12 V és 48 V között, azonban a teljes feszültség csak TMC5160 Pro meghajtókkal érhető el. Kompatibilis az EZ sorozat (EZ5160/2209/2208/2225/2226/2130/6609) és a népszerű TMC modellekkel.

Csatlakozók és biztonság

A vezérlőlap három CNC és három normál ventilátor csatlakozóval rendelkezik, Micro-SD foglalattal a firmware frissítéshez, valamint EEPROM-mal a paraméterek tárolásához. Az adatlap szerint cserélhető biztosíték és termisztor védelem gondoskodik a rövidzárlat és a túlmelegedés elleni védelemről.

Gyakran ismételt kérdések (GYIK)

Milyen firmware-eket használhatok?

A vezérlőlap kompatibilis a nyílt forráskódú Marlin, Klipper és RepRap firmware-ekkel. A firmware frissítése a Micro-SD foglalaton keresztül történik.

Mindig elérhető a 48 V motorfeszültség?

A 48 V csak TMC5160 Pro meghajtókkal érhető el. Ezek nélkül az állítható feszültség alacsonyabb, jumperrel 12 V-tól konfigurálható.

Milyen meghajtók illeszkednek a vezérlőlapra?

Támogatja az EZ sorozatot, valamint a szabványos TMC meghajtókat, mint a 5160, 2209, 2208, 2225, 2226 és 2130.
