BIGTREETECH SKR Mini E3 V2.0

BIGTREETECH SKR Mini E3 V2.0 – Csendes Ender-3 átalakítás barkácsolás nélkül

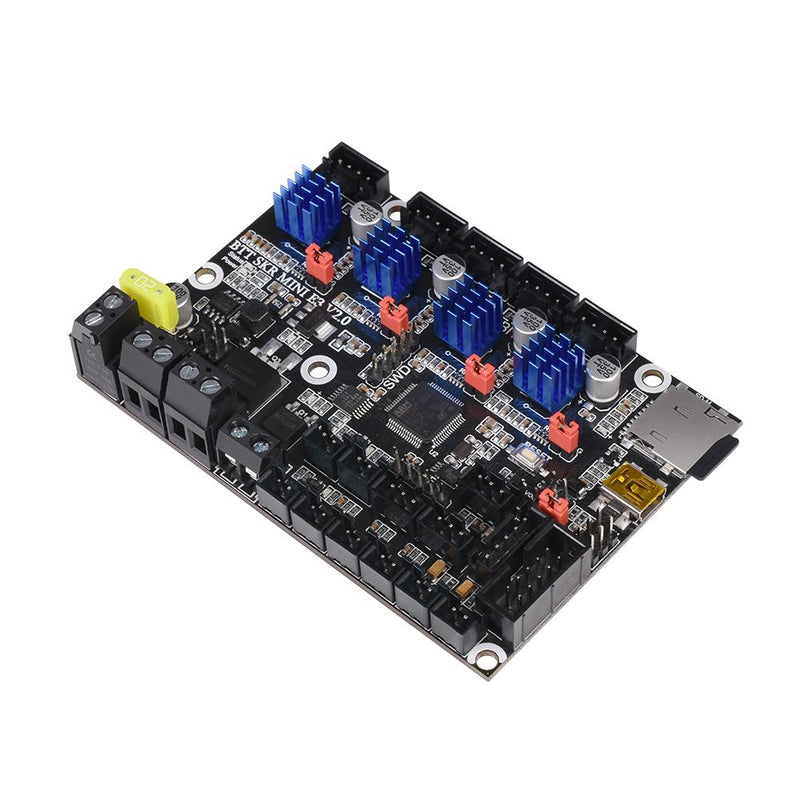

Az SKR Mini E3 V2.0 egy 32 bites alaplap, amelyet az eredeti Ender-3 alaplap közvetlen helyettesítésére terveztek. A TMC2209 léptetőmotor-meghajtók már gyárilag be vannak építve, és UART módban csatlakoznak – így nincs szükség külön meghajtók vásárlására, a gyári alaplap jellegzetes zajszintje pedig jelentősen csökken. A további csatlakozóhelyek későbbi fejlesztésekhez is lehetőséget biztosítanak.

Röviden – az előnyeid:

• Azonnal beszerelhető cserealkatrész: Az Ender-3 méreteihez készült, ezért nincs szükség a ház átalakítására vagy a nyomtató teljes újrakábelezésére.
• TMC2209 UART módban: A meghajtók be vannak forrasztva, és firmware-en keresztül vezérelhetők – nincs szükség potenciométerekre vagy utólag beszerelhető meghajtómodulokra.
• Csatlakozók fejlesztésekhez: A BLTouch, a filamentérzékelő, a BTT UPS 24V és a BTT Relay közvetlenül csatlakoztatható.
• Párhuzamos Dual-Z: Párhuzamos Dual-Z-csatlakozó és két CNC-ventilátorcsatlakozó áll rendelkezésre a mechanika bővítéséhez.
• 12–24 V-os bemenet: 12 és 24 V-os rendszerben egyaránt működik, a fűtött tárgyasztal MOSFET-je ennek megfelelően méretezett.

32 bites számítási teljesítmény a 8 bites gyári alaplap helyett

Az MCU szerepét egy STM32F103RCT6 tölti be, a tápellátásról pedig egy MP1584EN átalakító gondoskodik. Az áramköri lap négyrétegű kialakítású, amit a gyártó jobb hőelvezetéssel indokol.

Érzékelő nélküli kezdőpozíció-felvétel jumperrel

Jumper segítségével aktiválható az érzékelő nélküli kezdőpozíció-felvétel – ebben az esetben azonban külső végálláskapcsolók nem használhatók vele párhuzamosan. Ha meg szeretnéd tartani a mechanikus végálláskapcsolókat, egyszerűen hagyd a jumpereket a gyári állapotukban.

Gyakran ismételt kérdések (GYIK)

Továbbra is használhatom a meglévő kijelzőmet?

A rendszer támogatja az Ender-3 LCD12864, valamint a 2,4"-os és 3,5"-os TFT-kijelzőket. Rendelés előtt ellenőrizd, hogy a nyomtatód milyen kijelzőtípussal rendelkezik.

Magamnak kell telepítenem a firmware-t?

Igen. A megfelelő firmware SD-kártyáról telepíthető, a kijelzőtípushoz és a nyomtató konfigurációjához igazítva. A beszerelést alapvetően áramtalanított állapotban kell elvégezni.

Szükségem van további léptetőmotor-meghajtókra?

Nem. A TMC2209 meghajtók már be vannak építve az alaplapba, és UART-on keresztül konfigurálhatók, így külön meghajtómodulokra nincs szükség.

Hogyan csatlakoztathatom az alaplapot a számítógéphez?

Az alaplapon található Mini-USB-B-csatlakozón keresztül.
