BIGTREETECH Kraken 8 tengelyes alaplap
Jetzt auch Rechnungskauf für Firmen über Billie verfügbar
Experten-Check Ehrliche Einschätzung aus unserem Team
- Sinnvoll vor allem für großformatige Drucker und Eigenbauten mit vielen Achsen – für einen Standard-Bettschubser mit vier Motoren ist die 8-Achsen-Auslegung überdimensioniert.
- Die Treiber sind fest verlötet: Das spart Montage und Fehlerquellen, ein einzelner defekter Treiber lässt sich aber nicht wie ein Steckmodul tauschen.
- Der Spannungsbereich bis 60 V entfaltet seinen Nutzen erst mit passendem Netzteil und geeigneten Motoren – beides muss man separat einplanen.
Persönliche Beratung von echten Machern aus Tuttlingen.

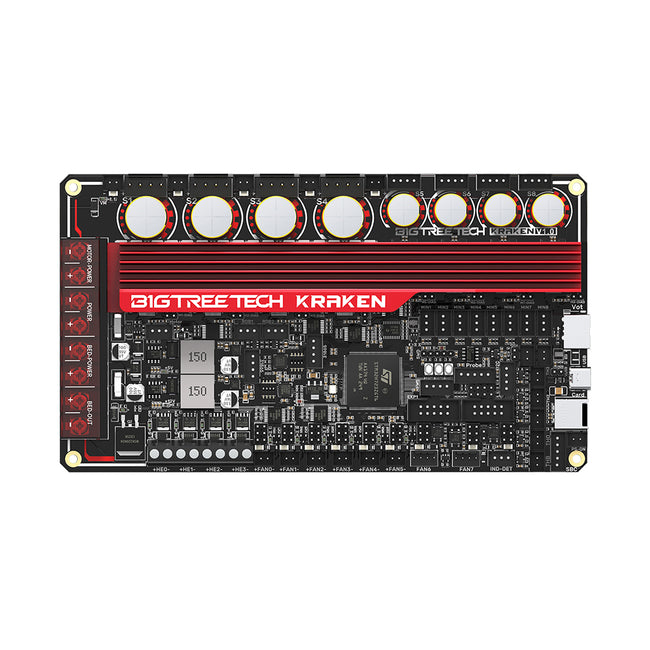

BIGTREETECH Kraken – 8 tengely meghajtókkal való barkácsolás nélkül
A Kraken V1.0 a BIGTREETECH (Shenzhen Biqu Technology) 32 bites alaplapja, amelyet kifejezetten nagy méretű 3D-nyomtatókhoz terveztek. Nyolc léptetőmotor-meghajtó van eleve fixen beépítve, így nincs szükség külön meghajtómodulokra és azok kábelezésére – ez jelentősen csökkenti az elektronikai rekeszben végzendő munkát. Azoknak készült, akik nagyméretű nyomtatókat vagy két extruderes összeállításokat építenek vagy alakítanak át.
Röviden – az előnyeid:
- 8 integrált meghajtó: Nyolc TMC2160 van fixen a panelre forrasztva – nincs csatlakoztatás, nincs Vref-beállítás, és nem jelenthetnek hibaforrást meghibásodott meghajtómodulok.
- Széles feszültségtartomány: A meghajtók 24–60 V közötti feszültségtartománya a gyártó szerint magasabb motorfeszültséget tesz lehetővé, ami nagy tengelyeknél és hosszú mozgástartományoknál lehet célszerű.
- Két nyomtatófej: A dedikált portok és a két CAN-interfész lehetővé teszi két nyomtatófej, illetve két EBB-panel párhuzamos működtetését.
- Pontos hőmérsékletmérés: A két MAX31865-csatorna és a PT100/PT1000 támogatása pontosabb hőmérsékletmérést tesz lehetővé a hagyományos termisztoroknál.
- Védett elektronika: Az E-Fuse védőáramkör megóvja a panelt a tipikus elektromos hibáktól.
H723 processzor kétfejes összeállításokhoz
A számítási feladatokat egy H723 chip végzi, amely a gyártó szerint elegendő tartalékot biztosít két nyomtatófej egyidejű működtetéséhez. A két CAN-csatlakozásnak köszönhetően a nyomtatófejhez vezető kábelköteg karcsú marad.
Csatlakoztatás SBC-hez és Klipper-összeállításokhoz
Egy dedikált tápcsatlakozó lehetővé teszi egy egykártyás számítógép, például a BTT PI vagy a Raspberry Pi közvetlen csatlakoztatását. Így a panel tipikus, gazdagépre épülő vezérlési környezetekbe illeszthető anélkül, hogy az SBC számára külön tápellátásra lenne szükség.
Gyakran ismételt kérdések (GYIK)
Külön kell megvásárolnom a léptetőmotor-meghajtókat?
Nem. A nyolc TMC2160-meghajtó már fixen be van építve a panelbe, így nincs szükség csatlakoztatható meghajtómodulokra.
Működtethetem a panelt 24 V-ról?
Igen, a megadott meghajtófeszültség-tartomány 24–60 V. Mielőtt magasabb feszültséget használnál, ellenőrizd, hogy a tápegységed és a motorjaid képesek-e azt megfelelően kezelni.
Milyen hőmérséklet-érzékelőket támogat?
A hagyományos érzékelők mellett a panel két MAX31865-csatornát, valamint PT100- és PT1000-ellenállásos hőmérséklet-érzékelőket is támogat.
Mekkora a panel tömege?
A szállítási tömeg körülbelül 526 g.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 530 g |
|---|
