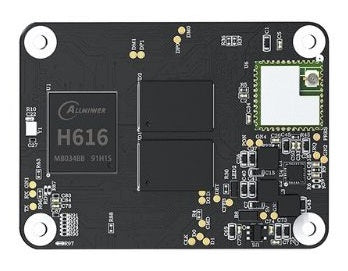

BigTreeTech CB1 V2.2 egylapos számítógép

BigTreeTech CB1 V2.2 egylapkás számítógép – Klipper számítási modul CM4 formátumban

A CB1 V2.2 egy számítási modul, amelyet a Raspberry Pi Compute Module 4 alternatívájaként fejlesztettek ki. A Klipper-rendszerekben elvégzi a számítási feladatokat, és közvetlenül csatlakoztatható CM4-kompatibilis hordozópanelhez, valamint a BigTreeTech Manta sorozat alaplapjaihoz. Így nincs szükség nehezen beszerezhető egylapkás számítógép és a hozzá tartozó kábelezés beszerzésére egy Klipper-átalakításhoz.

Röviden – előnyeid:

• CM4-formátum: Ugyanazzal a BTB-csatlakozóval és méretekkel rendelkezik, mint a Raspberry Pi CM4 – adapteres barkácsolás nélkül illeszkedik a meglévő hordozópanelekhez.
• Négymagos, 1,5 GHz-es processzor: Az Allwinner H616 (Cortex-A53) elegendő tartalékot biztosít a Klipper, a webes felület és a kamerastream párhuzamos futtatásához.
• Kábeles vagy WLAN-kapcsolat: A 100 Mbites Ethernet és a 2,4 GHz-es WLAN (802.11 b/g/n) beépítve rendelkezésre áll – a nyomtató ott is csatlakozhat a hálózathoz, ahol nincs kiépített vezetékes kapcsolat.
• Klipperre kész alap: Linux/Debian-támogatás, valamint a Manta alaplapokkal (M4P, M5P, M8P) és a BTT Pi4B adapterrel való összehangolás (a gyártó adatai szerint).
• Kompakt és könnyű: 40 × 55 mm-es méret 35 g tömeg mellett – szűk elektronikai rekeszekbe is befér.

Számítási teljesítmény és memória

A négymagos CPU mellett OpenGL 3.2-támogatással rendelkező Mali-G31-MP2 GPU dolgozik, amelyet 1 GB DDR3L-SDRAM egészít ki. Szükség esetén HDMI 2.0A-n keresztül akár 4K-felbontású kijelző is csatlakoztatható.

Tápellátás és csatlakozók

A tápellátás 5 V ±5% feszültséggel és 2 A áramerősséggel történik; belsőleg 3,3 V és 1,8 V áll rendelkezésre, egyenként 100 mA-rel. A perifériák, például kamera vagy pendrive csatlakoztatásához USB 2.0 áll rendelkezésre, a hordozópanelhez pedig a BTB-csatlakozón keresztül kapcsolódik.

Gyakran ismételt kérdések (GYIK)

Közvetlenül használhatom a CB1-et Raspberry Pi CM4 helyett?

A modul ugyanazt a BTB-csatlakozót és ugyanazokat a méreteket használja, mint a CM4, ezért CM4-kompatibilis hordozópanelekhez készült, többek között a BigTreeTech Manta alaplapjaihoz. Más gyártók paneljeinél előzetesen ellenőrizni kell, hogy rendelkezésre áll-e a gyártó szoftvertámogatása.

Elég 1 GB RAM a Klipperhez?

A memória elegendő a webes felülettel használt Klipperhez; a modult Linux/Debian és Klipper használatára hangolták. Ha sok további szolgáltatást szeretnél párhuzamosan futtatni, számolj a szűkösebbre méretezett memóriával.

Mire van még szükségem a használatához?

A CB1 saját csatlakozási szinttel nem rendelkező számítási modul, ezért megfelelő hordozópanelre van szüksége – például Manta alaplapra (M4P, M5P, M8P) vagy BTT Pi4B adapterre –, valamint 5 V-os, 2 A-es tápellátásra.
